Il Purlin di C lamina a freddo la formazione della macchina con 18 stazioni principali del rullo per spessore 1.5-3.0mm TW-C300

Il Purlin di C lamina a freddo la formazione della macchina con 18 stazioni principali del rullo per spessore 1.5-3.0mm TW-C300

Z arcareccio rullo che forma macchina

Rotolo del Purlin della CZ che forma macchina

Luogo di origine:

La Cina

Marca:

TECHWELL

Certificazione:

CE, ISO

Numero di modello:

TW-C300

Contattici

Richieda una citazione
Dettagli del prodotto
Velocità di lavoro:
0-15m/min
Formazione delle stazioni:
circa 18 stazioni
Materiale del rullo:
Acciaio GCr15, con Chrome duro
Diametro dell'asse:
Φ80mm
Tipo di azionamento:
Trasmissione a catena
Alimentazione di rete:
15KW
Descrizione di prodotto

Il Purlin di C lamina a freddo la formazione della macchina con 18 stazioni principali del rullo per spessore 1.5-3.0mm TW-C300





   Caratteristiche tecniche principali



NO. Oggetto Parametro Qty
1.

Spessore del materiale della bobina

Materiale

1.5-3.0mm
Bobine galvanizzate, bobine laminate a freddo

2.

Decoiler (larghezza della bobina)

Identificazione

O.D

Capacità di peso di decoiler

Massimo 1500mm
400-530mm
Massimo 1500mm
Massimo 5 tonnellate
1Unit
3. Pizzico che alimenta & che livella dispositivo

alimentazione di pizzico di 2 rulli

un livellamento di 7 rulli (rulli della tomaia 3, più in basso 4 rulli)

livellamento del diametro del rullo: circa Φ90mm

potere del motore: circa 4KW

1 unità
4. Dispositivo di perforazione idraulico

Tipo di perforazione: Tipo diperforazione idraulico

dimensione di perforazione della muffa: secondo il disegno

potenza idraulica: 11KW

1 unità
5. Rotolo principale che fa parte

Formazione delle stazioni: 18 stazioni (dipenda dai profili)

materiale del rullo: Acciaio dell'alto grado GCr15 (HRC58-62) e superficie del rullo con il duro 0.05mm del cromo

Diametro dell'asse: Φ80mm

Materiale dell'asse: Acciaio dell'alto grado 45#

Tipo di azionamento: Trasmissione a catena

Formazione della velocità: 0-15m/min

Alimentazione di rete: 15 CHILOWATT

1 unità
6. Taglio

Tipo di taglio: taglio idraulico

Nel tagliare, fermata a macchina

tolleranza di taglio: +/-1.5mm

codificatore: Marca di OMRON

1 unità
7. Controllo elettrico

SpA: PANASONIC marca a caldo o su ordine

Invertitore: Marca di YASKAWA o su ordine

Touch screen: PANASONICE o su ordine

Tipo di operazione: Touch screen & bottone

1 unità





   Diagramma di flusso di funzionamento



→ d'alimentazione della guida del → di Decoiler che livella → → di perforazione idraulico rotolo principale che forma → → idraulico di taglio



Tabella di sostegno



Il Purlin di C lamina a freddo la formazione della macchina con 18 stazioni principali del rullo per spessore 1.5-3.0mm TW-C300 0





   Disegno di profilo di riferimento



Il Purlin di C lamina a freddo la formazione della macchina con 18 stazioni principali del rullo per spessore 1.5-3.0mm TW-C300 1





   Vantaggi competitivi



  1. Alta qualità
  2. Buon dopo servizio
  3. Una garanzia da 1 anno
  4. Più di 10 anni di esperienza
  5. Semplice funzionare quando monti
  6. Facile da gestire i prodotti
  7. Diriga il produttore, fornisca alta qualità ed il migliore prezzo.

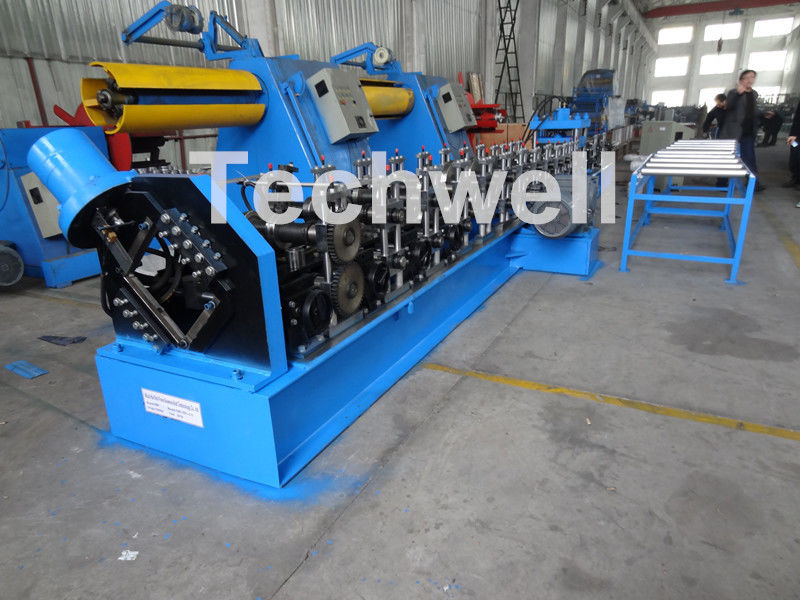

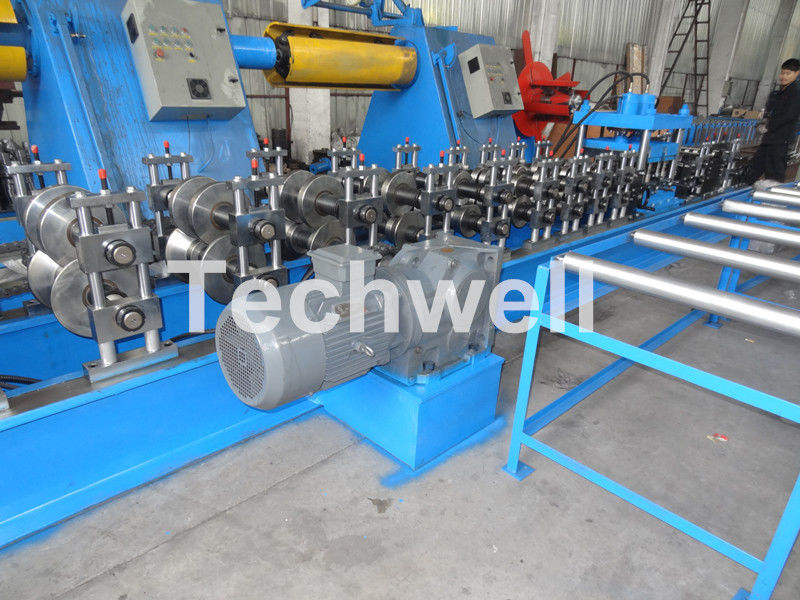

   Più immagini a macchina



Il Purlin di C lamina a freddo la formazione della macchina con 18 stazioni principali del rullo per spessore 1.5-3.0mm TW-C300 2
