Grande immagine :  Tipo rullo trasportatore perforato della scala CT-600 del cavo che forma macchina, linea di produzione del vano per cavi

Dettagli:

Luogo di origine: La Cina
Marca: TECHWELL
Certificazione: CE, ISO
Numero di modello: CT-300-600X90

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 set
Imballaggi particolari: pacchetto nudo
Tempi di consegna: 60-80 giorni lavorativi
Contact Now
Descrizione di prodotto dettagliata
Spessore materiale: 1.5-2.5mm Modello di profilo: Vano per cavi CT200-600
Formazione della stazione: 18 Alimentazione di rete: 15KW
Potenza idraulica: 15KW Materiale del rullo: Acciaio Gcr15

Tipo rullo trasportatore perforato della scala CT600 del cavo che forma macchina, linea di produzione del vano per cavi

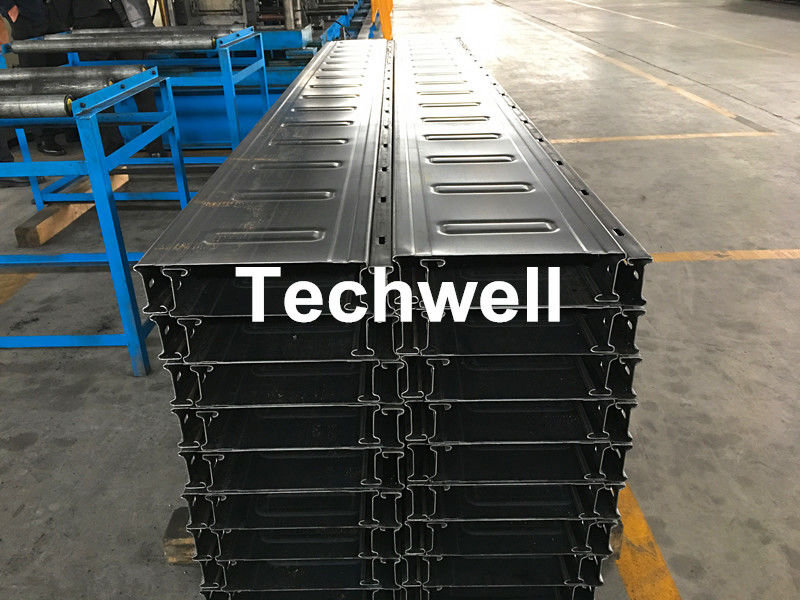

   A). Disegno del pezzo da lavorare del vano per cavi



Tipo rullo trasportatore perforato della scala CT-600 del cavo che forma macchina, linea di produzione del vano per cavi

Tipo rullo trasportatore perforato della scala CT-600 del cavo che forma macchina, linea di produzione del vano per cavi

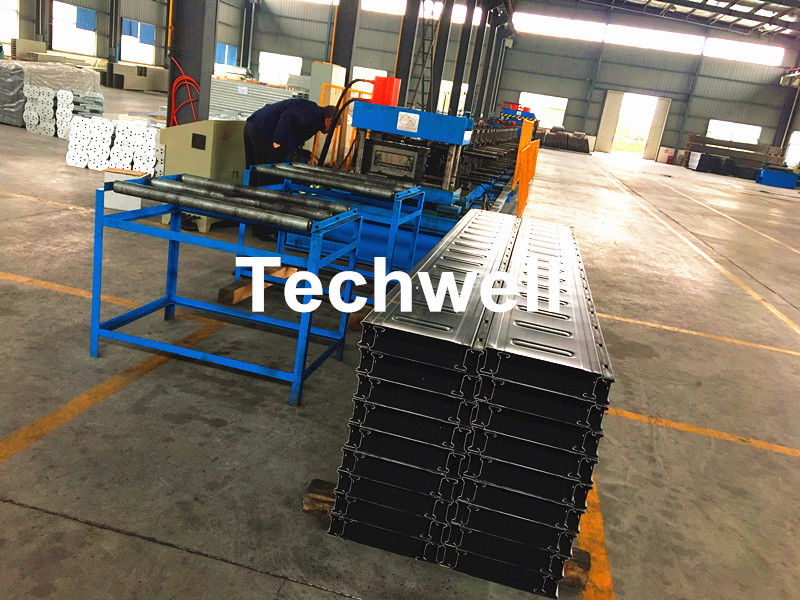

   B). Disposizione del vano per cavi che forma macchina



Tipo rullo trasportatore perforato della scala CT-600 del cavo che forma macchina, linea di produzione del vano per cavi



   C). Specifiche principali





   1).  7 tonnellate Uncoiler idraulico

  1. Struttura a macchina: struttura della saldatura con il lastingtreatment del colpo

  2. Descrizione: Metta la bobina al mandrino, il cilindro idraulico stringerà la bobina.

  3. Avvii la macchina, il motore guiderà il mandrino inizialmente, quindi la lamiera di acciaio sarà liberata al livellamento

  4. Bobina di liberazione elettrica, espansione idraulica, tensione

  5. Capacità di peso: 7 tonnellate

  6. Identificazione: 508mm

  7. Potere del motore: 5,5CHILOWATT

  8. Potere del circuito idraulico: 4CHILOWATT

Tipo rullo trasportatore perforato della scala CT-600 del cavo che forma macchina, linea di produzione del vano per cavi



  2). Una macchina livellatrice di 7 rulli

  1. Un pizzico che si alimenta, un livellamento di 2 rulli di 7 rulli
  2. livellamento del diametro del rullo: circa Φ 90millimetri
  3. Livellamento del materiale del rullo: alto grado 40Cr
  4. Trattamento termico di livellamento del rullo: la Ciao-frequenza di superficie estigue il trattamento
  5. Livellamento del potere del motore: 4CHILOWATT

Tipo rullo trasportatore perforato della scala CT-600 del cavo che forma macchina, linea di produzione del vano per cavi



  3). Servo macchina d'alimentazione

  1.   Potere del servomotore: 3KW
  2.   Marca del servomotore: YASKAWA (GIAPPONE)
  3.   Per esigere esattamente inserisca lo strato nella punzonatrice secondo il programma dell'insieme

Tipo rullo trasportatore perforato della scala CT-600 del cavo che forma macchina, linea di produzione del vano per cavi



  4). Macchina diperforazione idraulica

  1. La perforazione muore: Movimenti Cr12, estiguenti processo
  2. Estruso di perforazione: secondo il disegno
  3. Potere di perforazione: 15KW
  4. Perforazione controllata dallo SpA

Tipo rullo trasportatore perforato della scala CT-600 del cavo che forma macchina, linea di produzione del vano per cavi



  5). Rullo trasportatore principale del cavo che forma macchina

  1. Formazione dello spessore materiale: 1.5-2.5mm
  2. Formazione del tipo materiale: GI o acciaio al carbonio
  3. Struttura a macchina: acciaio dell'alto grado saldato e che tempera trattamento
  4. Materiale dell'asse: trattamento di tempera d'acciaio dell'alto grado 40Cr (HB220-260)
  5. Diametro dell'asse: Φ 65mm
  6. Sopportare: Cuscinetto di HRB (marca cinese superiore)
  7. Materiale del rullo: acciaio dell'alto grado GCr15 e superficie del rullo con il duro 0.05mm del cromo
  8. Formazione della stazione: stazioni del ≈ 18
  9. Formazione della velocità: 0-15m/min a parte tempo taglio/di perforazione
  10. Formazione del motore: ≈15KW
  11. regolabile1.5KW del motoredi larghezza
  12. Adeguamento di dimensione: adeguamento di corrente elettrica
  13. Tipo di azionamento: Comando a catena

Tipo rullo trasportatore perforato della scala CT-600 del cavo che forma macchina, linea di produzione del vano per cavi

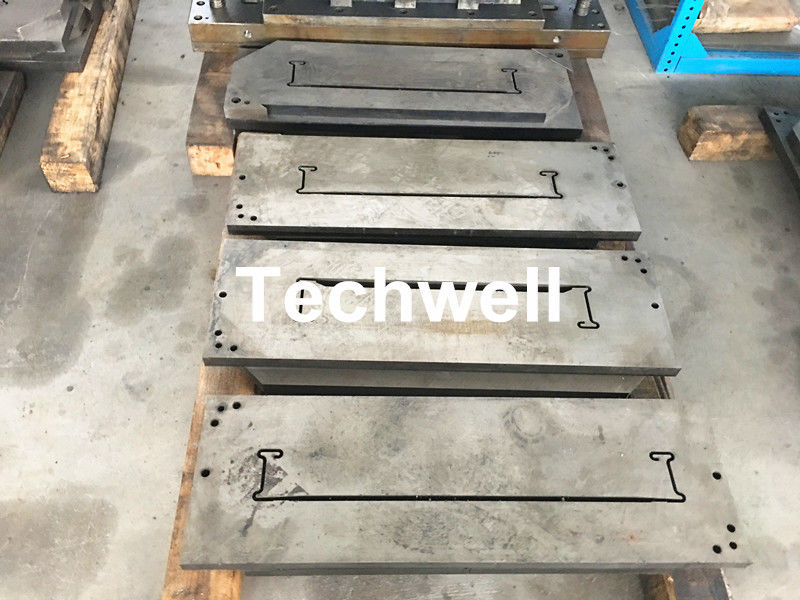

  6). Taglio idraulico & stazione idraulica

  1. Tipo di taglio: Post-taglio idraulico dopo la formazione del rotolo,
  2. Nel tagliare, fermata a macchina
  3. Materiale della lama di taglio: Cr12Mov, estiguono il trattamento, HRC58-62
  4. Potere idraulico della stazione: 15CHILOWATT

Tipo rullo trasportatore perforato della scala CT-600 del cavo che forma macchina, linea di produzione del vano per cavi



  7). Sistema di controllo dello SpA

  1. L'intera linea è controllata dallo SpA importato, interfaccia uomo/macchina del touch screen LCD. La gente interagisce con lo SpA. Operatore fissando il programma per funzionare automaticamente (controllo programmabile) per verificare e controllare processo, per raggiungere l'operatore per controllare la linea di produzione e per modificare i parametri di controllo e monitoraggio in tempo reale dello stato dell'attrezzatura, dei parametri di esercizio e dell'indicazione dell'errore. La regolazione digitale di lunghezza del pezzo da lavorare, lunghezza del pezzo da lavorare regolabile. Monitoraggio in tempo reale dell'indicazione di funzionamento di stato e dell'errore dell'attrezzatura.
  2. Operazione: manuale/automatico. È conveniente a manutenzione con il modello manuale e c'è fondo dell'arresto di emergenza su.

Tipo rullo trasportatore perforato della scala CT-600 del cavo che forma macchina, linea di produzione del vano per cavi



  8). Tabella di distanza massima

  1. Forma: Struttura della saldatura di acciaio, scaffale forza NO- dell'uscita
  2. Quantità: 1 pezzo

Tipo rullo trasportatore perforato della scala CT-600 del cavo che forma macchina, linea di produzione del vano per cavi



   D). Componenti principali



 Componenti del rullo trasportatore del cavo che formano macchina                      Quantità
 7 tonnellate Uncoiler idraulico                        1 unità
 Un livellamento di 7 rulli                        1 unità
 Servo alimentazione                        1 unità
 Perforazione idraulica                        1 unità
 Rotolo principale che forma macchina                        1 unità
 Taglio idraulico                        1 unità
 Comitato per il controllo elettrico dello SpA                        1 unità
 Stazioni idrauliche                        1 unità
 Esaurisca la Tabella                        1 unità
