Rotolo della stecca dello sportello di rotolamento di schiuma dell'unità di elaborazione che forma macchina con 0-15m/min che forma velocità, tipo di azionamento del cambio

Porcellana Rotolo della stecca dello sportello di rotolamento di schiuma dell'unità di elaborazione che forma macchina con 0-15m/min che forma velocità, tipo di azionamento del cambio fornitore
Rotolo della stecca dello sportello di rotolamento di schiuma dell'unità di elaborazione che forma macchina con 0-15m/min che forma velocità, tipo di azionamento del cambio fornitore Rotolo della stecca dello sportello di rotolamento di schiuma dell'unità di elaborazione che forma macchina con 0-15m/min che forma velocità, tipo di azionamento del cambio fornitore Rotolo della stecca dello sportello di rotolamento di schiuma dell'unità di elaborazione che forma macchina con 0-15m/min che forma velocità, tipo di azionamento del cambio fornitore Rotolo della stecca dello sportello di rotolamento di schiuma dell'unità di elaborazione che forma macchina con 0-15m/min che forma velocità, tipo di azionamento del cambio fornitore

Grande immagine :  Rotolo della stecca dello sportello di rotolamento di schiuma dell'unità di elaborazione che forma macchina con 0-15m/min che forma velocità, tipo di azionamento del cambio

Dettagli:

Luogo di origine: La Cina
Marca: TECHWELL
Certificazione: CE
Numero di modello: TW-PURD85

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 set
Prezzo: Contact Us
Imballaggi particolari: imballaggio standard
Tempi di consegna: 55-65 giorni lavorativi
Termini di pagamento: 40% T/T in anticipo, 60% T/T prima della spedizione
Capacità di alimentazione: 20 set
Contact Now
Descrizione di prodotto dettagliata
Spessore della bobina: 0.2-0.8mm Formazione della struttura della struttura: colonna guidante
Tipo di azionamento: Azionamento del cambio Tipo di taglio: Servo taglio della volo-sega
Potere del motore principale: 7.5KW PLC: PANASONIC marca a caldo

Rotolo della stecca dello sportello di rotolamento di schiuma dell'unità di elaborazione che forma macchina con 0-15m/Min che forma velocità, tipo di azionamento del cambio



   Riassunto della stecca dello sportello del rullo della schiuma dell'unità di elaborazione



Questo rotolo che forma la macchina è per la produzione dello sportello di alluminio & le stecche della finestra con riempito di gomma piuma, le nostre linee della profilatura a rulli completano con la lavorazione con utensili adatta produrre i profili della saracinesca spumato nelle dimensioni differenti, in linea spumando, perforando e tagliando alle operazioni di lunghezza. Le linee per densità ad alta densità o bassa hanno spumato profili.





   Caratteristiche tecniche principali



1). Un manuale Decoiler da 3 tonnellate



  1. tipo di Decoiler: Tipo manuale decoiler

  2. capacità di peso di decoiler: 3Ton

  3. espansione manuale

  4. svolgersi passivo

  5. IDENTIFICAZIONE: 508mm, 610mm



2). Guida d'alimentazione



  1. funzione: È usata per liberare la testa della bobina e per inserire nella macchina di formazione, rendente la bobina diritta e piana dopo avere decoiling.



3). Macchina principale della stecca dello sportello del rullo della schiuma dell'unità di elaborazione



  1. Consiste della struttura a macchina, delle parti della trasmissione e rulli ecc. di formazione.

  2. spessore del materiale: 0.3-0.8mm

  3. formare tipo materiale: Alluminio, GI. Acciaio al carbonio

  4. supporto a macchina della struttura: Acciaio per costruzioni edili saldato con il trattamento di granigliatura

  5. diametro dell'asse: 40mm o 50mm

  6. materiale dell'asse: Acciaio dell'alto grado 45# con il trattamento termico

  7. materiale del rullo: Alto grado GCr15, acciaio di modello, interamente trattato dalle macchine precise di CNC, HRC50-54

  8. formare le stazioni: circa 34 stazioni (dipenda da progettazione finale)

  9. formare velocità: 0-15m/min

  10. formare motore: 7.5KW

  11. formare struttura: Colonna guidante

  12. Trasmissione: Azionamento del cambio

  13. Regoli manualmente gli spazi ed i rulli possono produrre lo strato di spessore differente in una gamma.



4). Macchina della schiuma dell'iniezione dell'unità di elaborazione



  1. macchina della schiuma dell'unità di elaborazione: Con due gruppi «iso/POLI»

  2. macchina di schiumatura a bassa pressione



5). Raddrizzi il dispositivo



  1. per raddrizzare il profilo



6). Punzonatrice pneumatica



  1. materiale della taglierina: Cr12Mov, HRC58-62 estiguuto

  2. perforazione continua



7). Servo taglio della Volo-sega



  1. servo taglio d'inseguimento della volo-sega

  2. tagliare potere: 2.2KW

  3. Servo potere: 1.5KW



8). Sistema di controllo dello SpA



  1. adotta la tecnologia di controllo dello SpA, frequenza regolano la tecnologia della velocità, realizzano la produzione automatica.

  2. fornisca al buon uomo e lavori lo schermo a macchina, che può fissare i lotti, la lunghezza del piatto e la quantità.

  3. tipo di operazione: Schermo commovente + bottone

  4. Facendo uso del codificatore per calcolare il numero e misurazione della lunghezza

  5. controllo elettrico: Sistema di controllo di frequenza dello SpA con il touch screen

  6. SpA: PANASONIC marca a caldo

  7. codificatore: Marca di OMRON

  8. dimensione del comitato per il controllo dello SpA: 700mm (l) x 1000mm (H) x 300mm (w)



9). Tabella di distanza massima



  1. È usata per sostenere i pannelli finiti

  2. La tavola che forniamo è 2 pezzi con una lunghezza di 2000mm, può sostenere i pannelli con 10000mm allo stato normale

  3. La struttura del sostenitore è saldata dall'quadrato-acciaio

  4. tipo forza non semplice della tavola





   Componenti principali



Decoiler/Uncoiler 1 unità
Guida d'alimentazione 1 unità
Rotolo principale che forma macchina 1 unità
Riscaldatore 1 unità
Macchina di schiumatura dell'iniezione dell'unità di elaborazione 1 unità
Perforazione d'inseguimento pneumatica 1 unità
Servo taglio della Volo-sega 1 unità
Comitato per il controllo elettrico dello SpA 1 unità
Tabella esaurita di sostegno 1 unità





   Profili della stecca dell'otturatore del rullo della schiuma dell'unità di elaborazione



Rotolo della stecca dello sportello di rotolamento di schiuma dell'unità di elaborazione che forma macchina con 0-15m/min che forma velocità, tipo di azionamento del cambio
Rotolo della stecca dello sportello di rotolamento di schiuma dell'unità di elaborazione che forma macchina con 0-15m/min che forma velocità, tipo di azionamento del cambio





   Flusso di funzionamento dell'otturatore del rullo della schiuma dell'unità di elaborazione



Decoiler manuale --- Guida d'alimentazione --- Formazione del rotolo --- Macchina a iniezione della schiuma dell'unità di elaborazione --- Raddrizzi il dispositivo --



- Perforazione pneumatica --- Taglio servo della Volo-sega --- Esaurisca le Tabelle



Rotolo della stecca dello sportello di rotolamento di schiuma dell'unità di elaborazione che forma macchina con 0-15m/min che forma velocità, tipo di azionamento del cambio

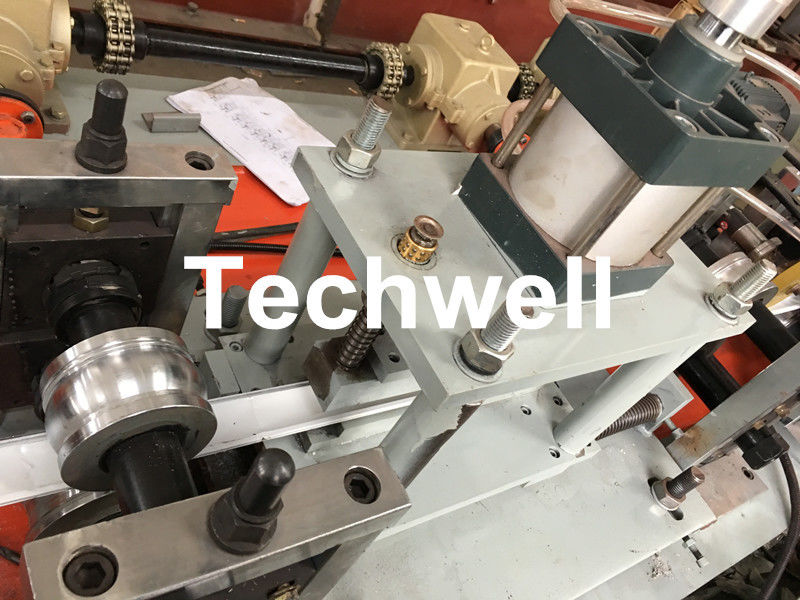

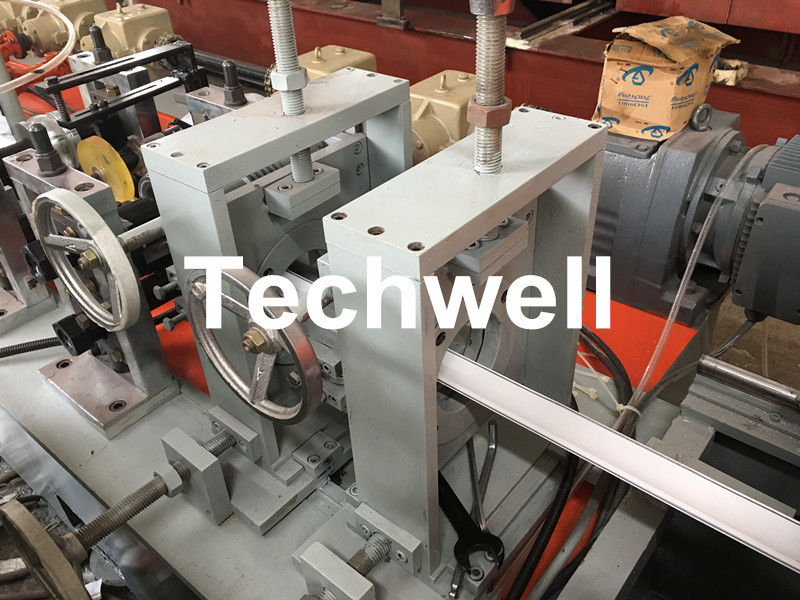

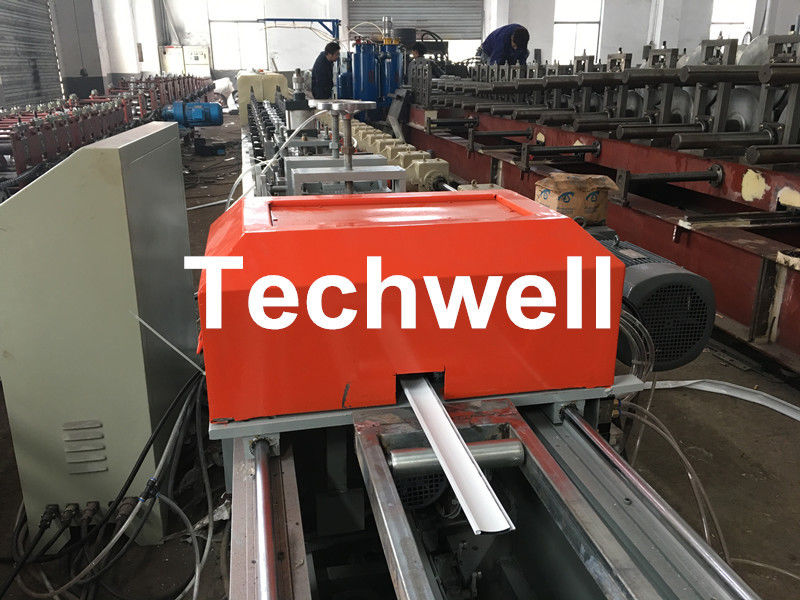

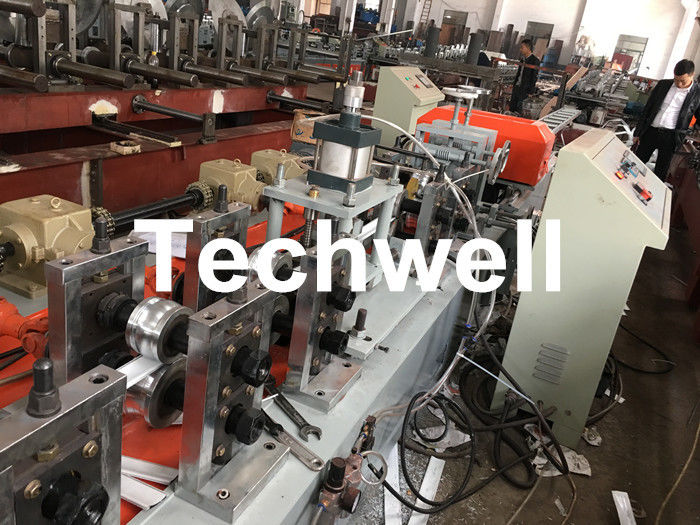

   Più immagini a macchina



Rotolo della stecca dello sportello di rotolamento di schiuma dell'unità di elaborazione che forma macchina con 0-15m/min che forma velocità, tipo di azionamento del cambio

Rotolo della stecca dello sportello di rotolamento di schiuma dell'unità di elaborazione che forma macchina con 0-15m/min che forma velocità, tipo di azionamento del cambio
