2 in 1 rotolo del perno del metallo che forma macchina, rotolo della lamiera sottile che forma le macchine

Porcellana 2 in 1 rotolo del perno del metallo che forma macchina, rotolo della lamiera sottile che forma le macchine fornitore
2 in 1 rotolo del perno del metallo che forma macchina, rotolo della lamiera sottile che forma le macchine fornitore 2 in 1 rotolo del perno del metallo che forma macchina, rotolo della lamiera sottile che forma le macchine fornitore 2 in 1 rotolo del perno del metallo che forma macchina, rotolo della lamiera sottile che forma le macchine fornitore 2 in 1 rotolo del perno del metallo che forma macchina, rotolo della lamiera sottile che forma le macchine fornitore

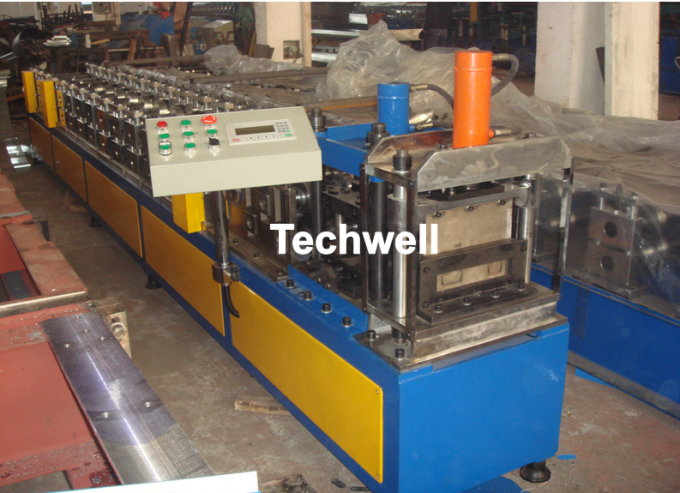

Grande immagine :  2 in 1 rotolo del perno del metallo che forma macchina, rotolo della lamiera sottile che forma le macchine

Dettagli:

Luogo di origine: La Cina
Marca: TECHWELL
Certificazione: CE, ISO
Numero di modello: TW-ST45

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 set
Prezzo: Contact Us
Imballaggi particolari: imballaggio standard
Tempi di consegna: 55-65 giorni lavorativi
Termini di pagamento: 40% T/T in anticipo, 60% T/T prima della spedizione
Capacità di alimentazione: 20 set
Contact Now
Descrizione di prodotto dettagliata
Formazione dei rulli: 2 linee (una linea per il profilo del perno di C, un'altra linea per il profilo della pista di U) Struttura a macchina: Acciaio dell'alto grado saldato e che tempera trattamento
Materiale dell'albero: 65mm Formazione della velocità: 0-15m/min
Formazione della stazione: circa 14 (dipenda dal disegno di profilo) Materiale del rullo: Acciaio della forgia dell'alto grado 45#, lucidato e ricoperto di superficie di 0.05mm Chrome.

2 in 1 pista del perno del metallo lamini a freddo la formazione della macchina per le linee del perno di C & del corridore 2 di U





   Caratteristiche tecniche principali





 1). Un manuale Uncoiler da 3 tonnellate

  1. Tipo di Decoiler: Tipo manuale decoiler

  2. Espansione manuale, svolgersi passivo

  3. Capacità di peso: 3Ton

  4. Identificazione: 508mm

2 in 1 rotolo del perno del metallo che forma macchina, rotolo della lamiera sottile che forma le macchine

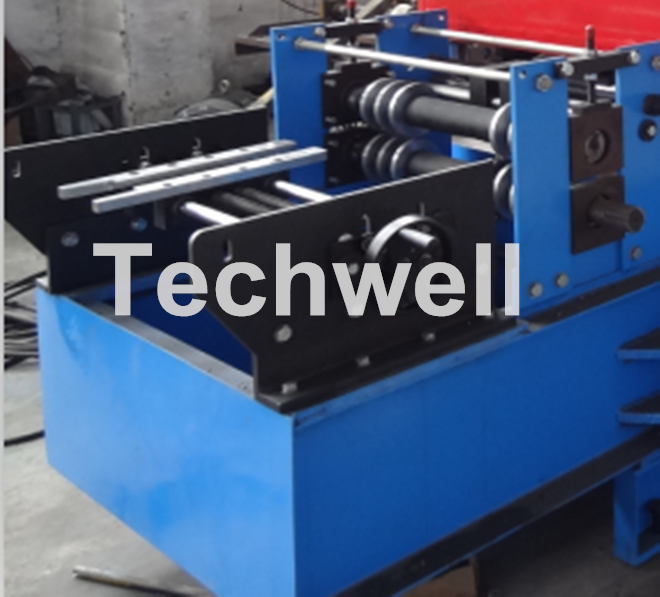

 2). Guida d'alimentazione

  1. Due piattaforme guidanti sono messe ad a destra e a sinistra dell'entrata d'alimentazione della macchina principale.
  2. Il materiale che è inserito nella macchina principale dalla piattaforma guidante due può tenere la posizione corretta al rotolo che forma il sistema. Può essere regolato manualmente dalla barra della vite.

2 in 1 rotolo del perno del metallo che forma macchina, rotolo della lamiera sottile che forma le macchine

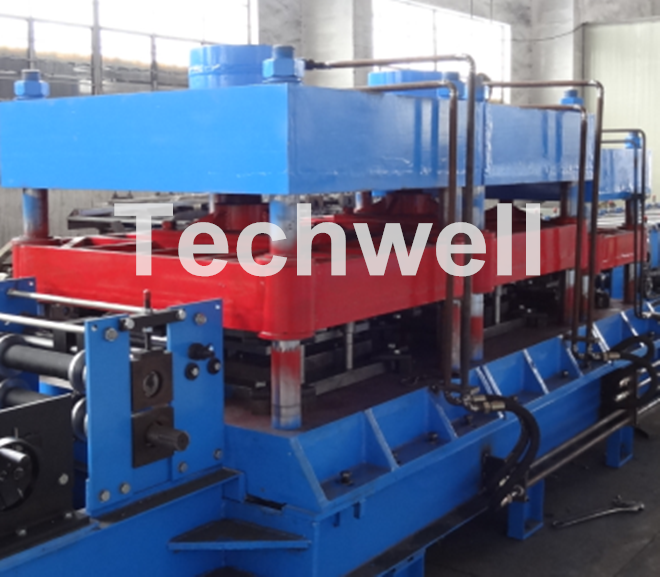

 3). Pre-perforazione idraulica

  1. La perforazione muore: Movimenti Cr12, estiguenti processo
  2. Estruso di perforazione: secondo il disegno

2 in 1 rotolo del perno del metallo che forma macchina, rotolo della lamiera sottile che forma le macchine



 4). Rotolo principale che forma macchina

  1. Formazione dello spessore materiale: 0.3-0.7mm
  2. Formazione del tipo materiale: GI o acciaio al carbonio
  3. Struttura a macchina: acciaio dell'alto grado saldato e che tempera trattamento
  4. Formazione dei rulli: 2 linee (una linea per il profilo del perno di C, un'altra linea per il profilo della pista di U. )
  5. Materiale dell'asse: trattamento di tempera d'acciaio dell'alto grado 45# (HB220-260)
  6. Diametro dell'asse: Φ 65mm
  7. Sopportare: Cuscinetto di HRB (marca cinese superiore)
  8. Materiale del rullo: acciaio dell'alto grado 45# e superficie del rullo con il duro 0.05mm del cromo
  9. Formazione della stazione: stazioni del ≈ 14
  10. Formazione della velocità: 0-15m/min, a parte tempo di taglio
  11. Formazione del motore: ≈7.5KW
  12. Tipo di azionamento: Comando a catena

2 in 1 rotolo del perno del metallo che forma macchina, rotolo della lamiera sottile che forma le macchine



 5). Taglio & stazione idraulica

  1. Tipo di taglio: Taglio idraulico dopo il rotolo che si forma, taglio senza sbavatura
  2. Materiale della lama di taglio: Cr12Mov, estiguono il trattamento, HRC58-62
  3. Circuito idraulico per assicurare potere per il taglio del dispositivo
  4. Potere idraulico della stazione: 5.0KW
  5. Tolleranza di taglio: 10m ± 1.5mm



 6). Sistema di controllo dello SpA

  1. L'intera linea è controllata dallo SpA importato, interfaccia uomo/macchina del touch screen LCD. La gente interagisce con lo SpA. Operatore fissando il programma per funzionare automaticamente (controllo programmabile) per verificare e controllare processo, per raggiungere l'operatore per controllare la linea di produzione e per modificare i parametri di controllo e monitoraggio in tempo reale dello stato dell'attrezzatura, dei parametri di esercizio e dell'indicazione dell'errore. La regolazione digitale di lunghezza del pezzo da lavorare, lunghezza del pezzo da lavorare regolabile. Monitoraggio in tempo reale dell'indicazione di funzionamento di stato e dell'errore dell'attrezzatura.
  2. Operazione: manuale/automatico. È conveniente a manutenzione con il modello manuale e c'è fondo dell'arresto di emergenza su.

2 in 1 rotolo del perno del metallo che forma macchina, rotolo della lamiera sottile che forma le macchine





   Disegno di profilo di riferimento



2 in 1 rotolo del perno del metallo che forma macchina, rotolo della lamiera sottile che forma le macchine
2 in 1 rotolo del perno del metallo che forma macchina, rotolo della lamiera sottile che forma le macchine





   Componenti principali



  1. Uncoiler/Decoiler ----------------------------------------------------- 1 unità
  2. Alimentazione di pizzico ---------------------------------------------------------- 1 unità
  3. Perforazione idraulica ---------------------------------------------------- 1 unità
  4. Rotolo principale che fa parte ----------------------------------------------- 1 unità
  5. Taglio idraulico ------------------------------------------------------- 1 unità
  6. Sistema di controllo elettrico -------------------------------------------- 1 unità
  7. Tabelle di sostegno --------------------------------------------------------- 1 unità



   Diagramma di flusso di funzionamento



→ di perforazione d'alimentazione del → di Decoiler di pizzico manuale del → rotolo principale che forma → Tabella idraulica di sostegno del → di taglio





   Applicazioni



Metal il perno e pista, perno d'acciaio e pista, il perno di c, il corridore di u, la pista di u, il canale furring, asse del soffitto del tetto,



copra la capriata, la capriata di c, capriata d'acciaio leggera…

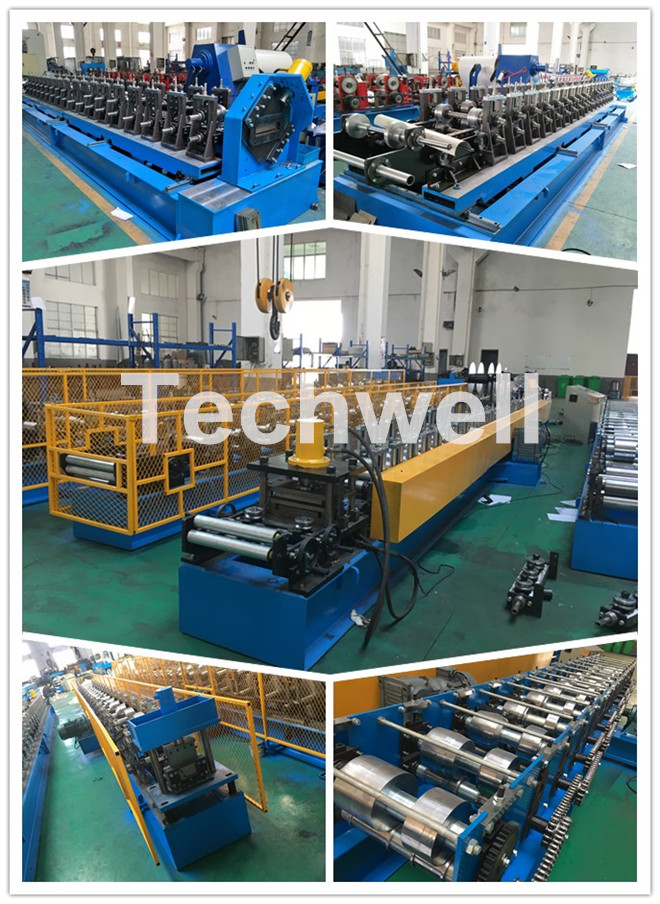

   Più foto a macchina



2 in 1 rotolo del perno del metallo che forma macchina, rotolo della lamiera sottile che forma le macchine
