Il Purlin a forma della CZ rotola formando la macchina con 17 la stazione di formazione TW-CZ300

Luogo di origine La Cina
Marca TECHWELL
Certificazione CE, ISO
Numero di modello TW-CZ300
Quantità di ordine minimo 1 set
Prezzo Contact Us
Imballaggi particolari imballaggio standard
Tempi di consegna 55-65 giorni lavorativi
Termini di pagamento 40% T/T in anticipo, 60% T/T prima della spedizione
Capacità di alimentazione 20 set

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
materia prima Lamiera di acciaio zincato Diametro dell'asse 90mm
Materiale di asse Acciaio del primo grado 45# controllo elettrico Controllo di frequenza di SpA
Formazione della velocità 0-15m/min Capacità di peso di Decoiler Massimo 5 tonnellate
Evidenziare

Z arcareccio rullo che forma macchina

,

Rotolo del Purlin della CZ che forma macchina

Lasciate un messaggio
Descrizione di prodotto

Il Purlin lamina a freddo la formazione della macchina per la fabbricazione di Purlin a forma della CZ con 17 la stazione di formazione TW-CZ300





   Specifiche principali



Materiale della bobina Spessore 1.5-3.0mm
Materiale Acciaio dolce. GI
Decoiler/Uncoiler Larghezza della bobina Massimo 1500mm
Identificazione 400-530mm
O.D Massimo 1500mm
Capacità di peso di decoiler massimo 5Ton.
Pizzico che alimenta & che livella dispositivo Alimentazione di pizzico di 2 rulli
Un livellamento di 7 rulli Rullo della tomaia 3, più in basso 4 rulli
Livellamento del diametro del rullo circa Φ90mm
Potere del motore circa 4KW
Dispositivo di perforazione idraulico Tipo di perforazione Tipo diperforazione idraulico
Dimensione di perforazione della muffa Secondo il disegno
Potenza idraulica 11KW
Taglio Tipo di taglio Pre-taglio idraulico
CuttingTolerance +/-1.5mm
Codificatore Marca di OMRON
Rotolo principale che fa parte Formazione delle stazioni 16 stazioni (dipenda dai profili)
Materiale del rullo Acciaio dell'alto grado GCr15 (HRC58-62) e superficie del rullo con il duro 0.05mm del cromo
Diametro dell'asse Φ90mm
Materiale dell'asse Acciaio dell'alto grado 45#
Tipo di azionamento Trasmissione a catena
Formazione della velocità 0-15m/min
Alimentazione di rete 18KW
Controllo elettrico SpA PANASONIC marca a caldo o su ordine
Invertitore Marca di YASKAWA o su ordine
Touch screen PANASONICE o su ordine
Tipo di operazione Touch screen & bottone





   Riassunto del rotolo del Purlin della CZ precedente



  1. Una macchina può produrre i Purlins differenti di C/Z con adeguamento stepless manuale automatico e semplice, quando produrre i profili differenti, nessuna necessità di cambiare i rulli di formazione. Nel processo, la macchina lo adotta il modello, di controllo automatico può perforazione automatica, taglio, formarsi basata sull'immissione della lunghezza del purlin, distanza del foro del ritratto, la quantità, dati ecc.
  2. Il rotolo del purlin di C/Z precedente compone di decoiler, alimentarsi, livellante, il dispositivo di perforazione idraulico di 2 insiemi, il taglio idraulico, la macchina di formazione intercambiabile di speediness, il sistema di controllo dello SpA, le stazioni idrauliche, tavole di distanza massima.
  3. Formazione della velocità: 0-15m/min



   Diagramma di flusso di funzionamento



Il Purlin a forma della CZ rotola formando la macchina con 17 la stazione di formazione TW-CZ300 0





   Componenti principali



  • Decoiler ---------------------------------------------------------- 1 unità
  • Alimentazione di pizzico -------------------------------------------------- 1 unità
  • Un livellamento di 7 rulli ---------------------------------------------- 1 unità
  • Pre-perforazione idraulica --------------------------------------- 1 unità
  • Dispositivo idraulico di taglio -------------------------------------- 1 unità
  • Rotolo principale che forma macchina ----------------------------------- 1 unità
  • Stazione idraulica ----------------------------------------------- 1 unità
  • Controllo di computer dello SpA ----------------------------------------- 1 unità
  • Tavola dell'uscita ------------------------------------------------------ 1 unità

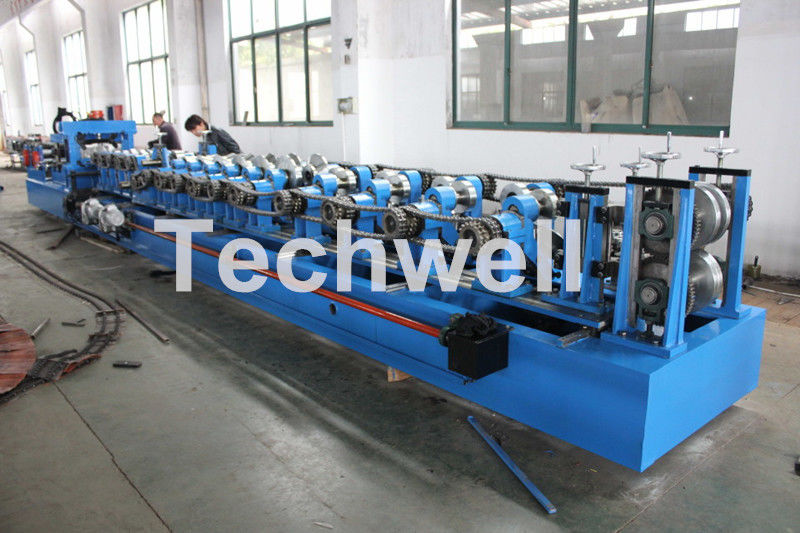

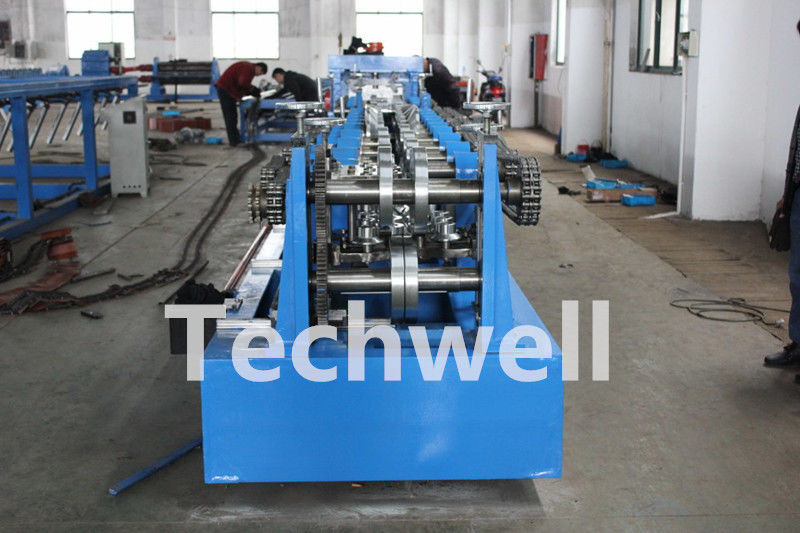

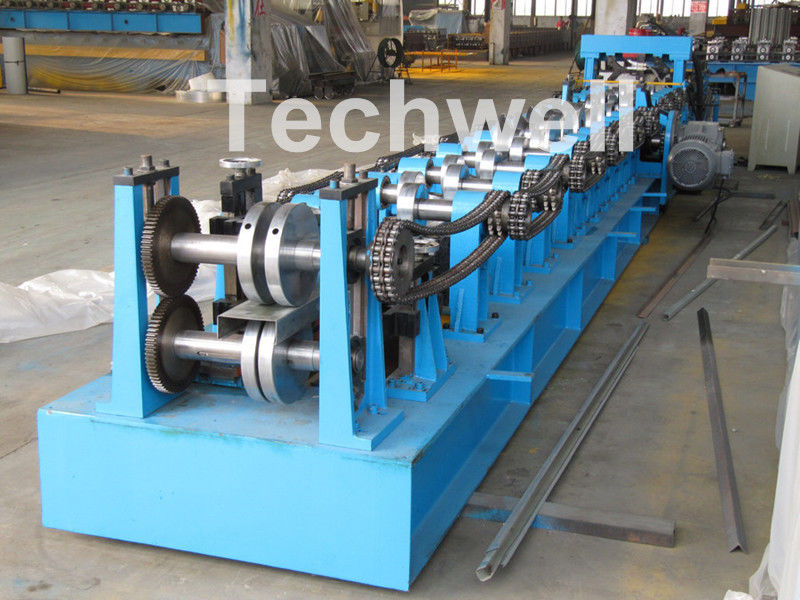

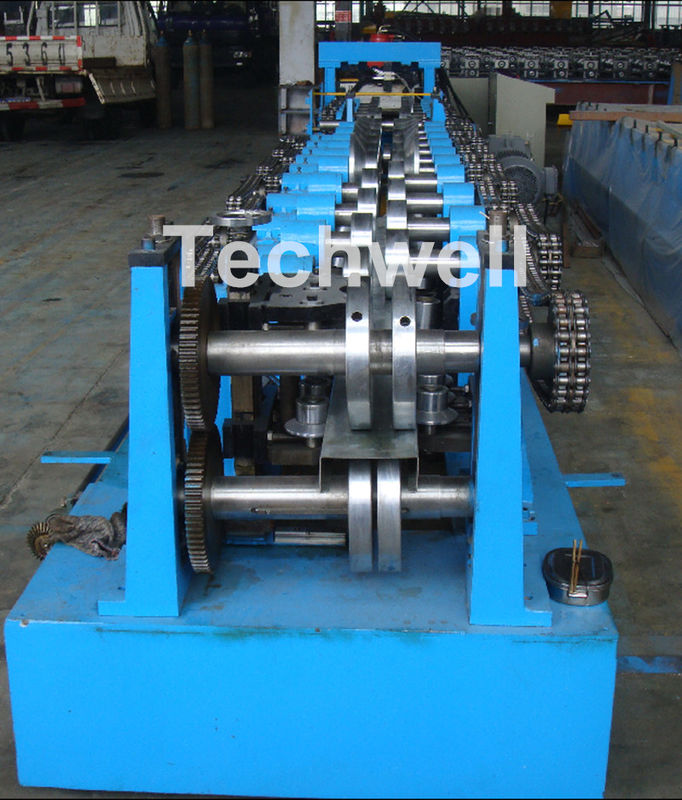

   Immagini della macchina del gruppo di lavoro di riferimento



Il Purlin a forma della CZ rotola formando la macchina con 17 la stazione di formazione TW-CZ300 1
