Rotolo galvanizzato di Manica della bobina C che forma macchina, rotolo del Purlin di C che forma macchina con la trasmissione a catena

Rotolo galvanizzato di Manica della bobina C che forma macchina, rotolo del Purlin di C che forma macchina con la trasmissione a catena

Z arcareccio rullo che forma macchina

Rotolo del Purlin della CZ che forma macchina

Luogo di origine:

La Cina

Marca:

TECHWELL

Certificazione:

CE, ISO

Numero di modello:

TW-C300

Contattici

Richieda una citazione
Dettagli del prodotto
materia prima:
Lamiera di acciaio zincato
Capacità di peso di Decoiler:
5 ton
Tipo di perforazione:
Perforazione idraulica
Livellamento del dispositivo:
Un livellamento di 7 rulli
Formazione della velocità:
0-15m/min
Potenza idraulica:
11Kw
Descrizione di prodotto

Rotolo galvanizzato di Manica della bobina C che forma macchina, rotolo del Purlin di C che forma macchina con la trasmissione a catena





   Disegno di profilo di C



Rotolo galvanizzato di Manica della bobina C che forma macchina, rotolo del Purlin di C che forma macchina con la trasmissione a catena 0
Rotolo galvanizzato di Manica della bobina C che forma macchina, rotolo del Purlin di C che forma macchina con la trasmissione a catena 1





   Caratteristiche tecniche principali





 1). Un manuale Uncoiler da 5 tonnellate

  1. Struttura a macchina: struttura della saldatura con il lastingtreatment del colpo

  2. Componenti: La base, dispositivo del freno, supporto interno del foro, espandentesi/stringe il dispositivo

  3. Capacità di peso: 5 tonnellate

  4. Identificazione: 500mm

  5. Larghezza massima della bobina: 500mm

  6. O.D: Massimo 1500mm





 2). Pizzico che alimenta & che livella dispositivo

  1. Un pizzico che si alimenta, un livellamento di 2 rulli di 7 rulli (rulli della tomaia 3, più in basso 4 rulli)
  2. livellamento del diametro del rullo: circa Φ 90millimetri
  3. Livellamento del materiale del rullo: alto grado 40Cr
  4. Trattamento termico di livellamento del rullo: la Ciao-frequenza di superficie estigue il trattamento
  5. Livellamento del potere del motore: 4CHILOWATT





 3). Pre-perforazione idraulica

  1. La perforazione muore: Movimenti Cr12, estiguenti processo
  2. Estruso di perforazione: secondo il disegno





 4). Rotolo principale che fa parte

  1. Formazione dello spessore materiale: 1.5-3.0mm
  2. Formazione del tipo materiale: GI o acciaio al carbonio
  3. Struttura a macchina: acciaio dell'alto grado saldato e che tempera trattamento
  4. Materiale dell'asse: acciaio dell'alto grado 45#
  5. Diametro dell'asse: Φ 90mm
  6. Sopportare: Cuscinetto di HRB (marca cinese superiore)
  7. Materiale del rullo: acciaio dell'alto grado GCr15 e superficie del rullo con il duro 0.05mm del cromo
  8. Formazione della stazione: stazioni del ≈ 16
  9. Formazione della velocità: 0-15m/min a parte tempo taglio/di perforazione
  10. Formazione del motore: ≈18KW
  11. Tipo di azionamento: Comando a catena
  12. Formazione della velocità: 0-15m/min

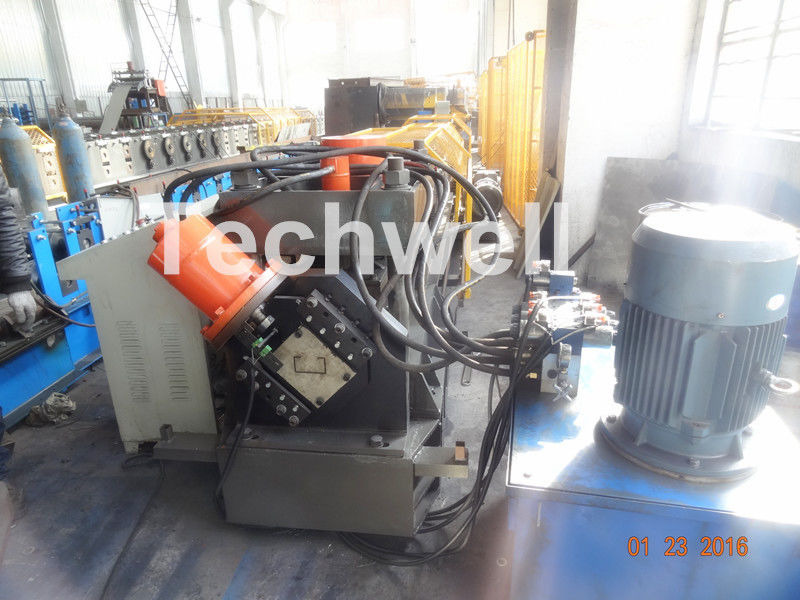

 5). Taglio idraulico & stazione idraulica

  1. Tipo di taglio: taglio idraulico
  2. Nel tagliare, fermata a macchina
  3. tolleranza di taglio: 10m+/-1.5mm
  4. Codificatore: Marca di OMRON
  5. Potenza idraulica: 11KW



 6). Sistema di controllo dello SpA

  1. L'intera linea è controllata dallo SpA importato, interfaccia uomo/macchina del touch screen LCD. La gente interagisce con lo SpA. Operatore fissando il programma per funzionare automaticamente (controllo programmabile) per verificare e controllare processo, per raggiungere l'operatore per controllare la linea di produzione e per modificare i parametri di controllo e monitoraggio in tempo reale dello stato dell'attrezzatura, dei parametri di esercizio e dell'indicazione dell'errore. La regolazione digitale di lunghezza del pezzo da lavorare, lunghezza del pezzo da lavorare regolabile. Monitoraggio in tempo reale dell'indicazione di funzionamento di stato e dell'errore dell'attrezzatura.
  2. Operazione: manuale/automatico. È conveniente a manutenzione con il modello manuale e c'è fondo dell'arresto di emergenza su.



 7). Tabella di distanza massima

  1. Forma: Struttura della saldatura di acciaio, scaffale forza NO- dell'uscita
  2. Quantità: 1 pezzo





   Componenti principali



Decoiler 1 unità
Alimentazione di pizzico 1 unità
Un livellamento di 7 rulli 1 unità
Pre-perforazione idraulica 1 unità
Rotolo principale che forma macchina 1 unità
Dispositivo idraulico di taglio 1 unità
Stazione idraulica 1 unità
Controllo di computer dello SpA 1 unità
Tavola dell'uscita 1 unità





   Applicazioni



Purlin di C, purlin a forma di c, canale di c, canale del labbro, sezione di c, profilo di c, forma di c, purlin d'acciaio di c, struttura d'acciaio del purlin di c

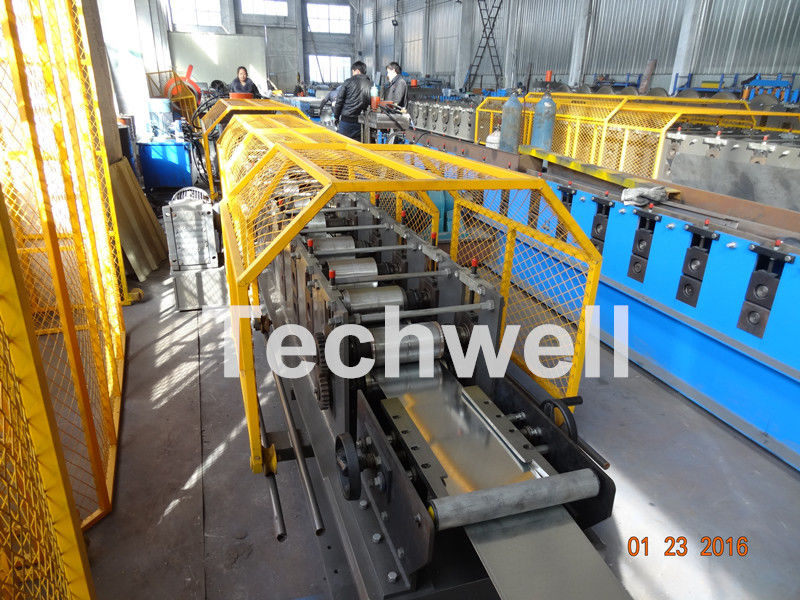

   Più immagini a macchina



Rotolo galvanizzato di Manica della bobina C che forma macchina, rotolo del Purlin di C che forma macchina con la trasmissione a catena 2
