Rotolo della scala del cavo elettrico CT100-600 che forma macchina per la fabbricazione degli strati d'acciaio di profilo della scala del vano per cavi

Rotolo della scala del cavo elettrico CT100-600 che forma macchina per la fabbricazione degli strati d'acciaio di profilo della scala del vano per cavi

   A). Riassunto del rotolo della scala del cavo che forma macchina

1) questo rotolo della scala del cavo che forma la macchina adotta il materiale di produzione della bobina per formare i profili della scala del cavo CT100-600 attraverso un decoiler idraulico da 5 tonnellate, livellando, servo alimentazione, la macchina diperforazione idraulica, rotolo principale della scala del cavo che fa parte, invia il taglio idraulico, la stazione idraulica, sistema di controllo dello SpA e tipo forza Non tavola di sostegno.

2) La macchina di tutto adotta il controllo dello SpA, controllo di velocità di CA dalla tecnologia dell'invertitore di frequenza, per realizzare la produzione automatica continua, che è il meglio ha desiderato il macchinario in struttura d'acciaio ed il metallo lamina a freddo la formazione dell'industria del macchinario.

3) velocità di lavoro: circa 0-15 m/min (a parte la perforazione & il taglio del tempo);

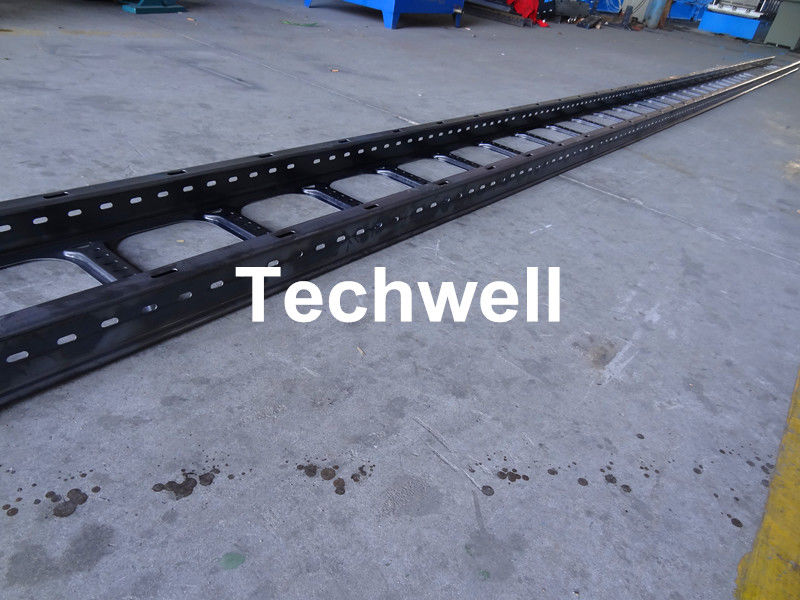

   B). Profili del vano per cavi & strati finiti della scala del cavo

   C). Specifiche principali

1) formare spessore materiale: 1.5-2.0mm

2) formare tipo materiale: GI o acciaio al carbonio

3) struttura a macchina: acciaio dell'alto grado saldato e che tempera trattamento

4) formare velocità: 0-15m/min a parte tempo taglio/di perforazione

5) formare motore: ≈15KW

6) ≈ regolabile1.5KW del motoredi larghezza

7) Adeguamento di dimensione: adeguamento di corrente elettrica

8) tipo di azionamento: Comando a catena

9) Materiale dell'asse: trattamento di tempera d'acciaio dell'alto grado 40Cr (HB220-260)

10) diametro dell'asse: Φ 70mm

11) Sopportare: Cuscinetto di HRB (marca cinese superiore)

12) Materiale del rullo: acciaio dell'alto grado GCr15 e superficie del rullo con il ≥ duro 0.05mm del cromo

13) Formazione della stazione: stazioni del ≈ 18

14) Tolleranza finita ≤±1.5mm/10m di rettitudine di profilo

15) Grado finito/10m di tolleranza di angolo di profilo ≤±1.5

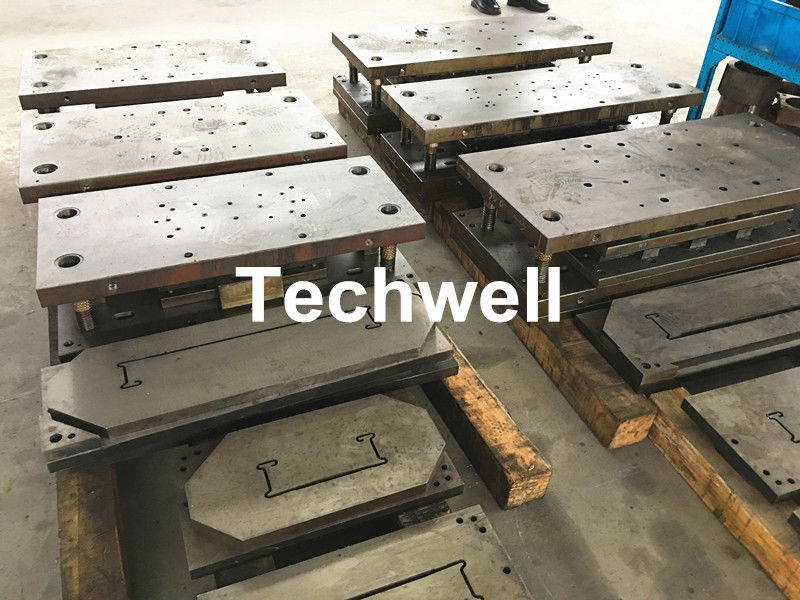

   D). Componenti principali

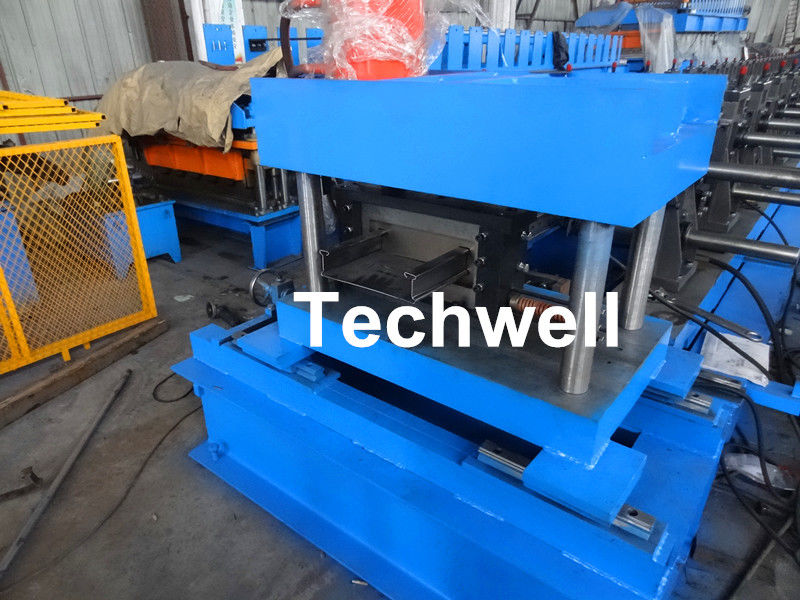

   E). Più immagini del rotolo della scala del cavo che forma macchina
