Acciaio al carbonio, sezione galvanizzata della bobina C/rotolo del canale che forma macchina con spessore di 1.5-3.0mm

Luogo di origine La Cina
Marca TECHWELL
Certificazione CE
Numero di modello TW-C600
Quantità di ordine minimo 1 set
Prezzo Contact Us
Imballaggi particolari imballaggio standard
Tempi di consegna 55-65 giorni lavorativi
Termini di pagamento 40% T/T in anticipo, 60% T/T prima della spedizione
Capacità di alimentazione 20 set

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Spessore materiale 1.5-3.0mm Formazione delle stazioni circa 16 stazioni
Stazione di calibratura circa 2 stazioni Alimentazione di rete 15KW
PLC PANASONIC marca a caldo Codificatore Marca di OMRON
Evidenziare

C arcareccio rullo che forma macchina

,

Z arcareccio rullo che forma macchina

Lasciate un messaggio
Descrizione di prodotto

Acciaio al carbonio, sezione galvanizzata della bobina C/rotolo del canale che forma macchina con spessore di 1.5-3.0mm

   Riassunto della sezione di C/rotolo di Manica precedenti



 1). Questo rotolo del purlin di C che forma la macchina adotta il materiale di produzione della bobina per formare i profili di C attraverso un decoiler manuale da 5 tonnellate, pizzico che si alimenta, livellando i rulli, l'unità di perforazione, il Pre-taglio, il rotolo principale che fanno parte, la stazione idraulica, sistema di controllo dello SpA e tipo forza Non tavola di sostegno.


 2). La macchina di tutto adotta il controllo dello SpA, controllo di velocità di CA dalla tecnologia dell'invertitore di frequenza, per realizzare la produzione automatica continua, che è il meglio ha desiderato il macchinario in struttura d'acciaio ed il metallo lamina a freddo la formazione dell'industria del macchinario.


 3). Formazione della velocità: circa 0-15m/min (a parte la perforazione & il taglio del tempo)



   Specifiche principali della sezione di C/rotolo di Manica che forma macchina



 1). 5Ton manuale Decoiler

  1. struttura a macchina: struttura della saldatura con il trattamento durevole del colpo
  2. componenti: La base, dispositivo del freno, supporto interno del foro, espandentesi/stringe il dispositivo
  3. capacità di peso di decoiler: massimo 5Ton.
  4. larghezza massima della bobina: 500mm
  5. diametro interno della bobina: 400-530mm
  6. diametro esterno della bobina: Massimo 1500mm

Acciaio al carbonio, sezione galvanizzata della bobina C/rotolo del canale che forma macchina con spessore di 1.5-3.0mm 0


 2). Pizzico che alimenta & che livella dispositivo

  1. alimentazione di pizzico di 2 rulli
  2. un livellamento di 7 rulli (rulli della tomaia 3, più in basso 4 rulli)
  3. livellare il diametro del rullo: circa Φ 90mm
  4. livellare il materiale del rullo: alto grado 40Cr
  5. trattamento termico di livellamento del rullo: la Ciao-frequenza di superficie estigue il trattamento
  6. potere del motore: circa 4KW
  7. Lo scopo di questa unità è di guidare la lamina di metallo nel rotolo che forma la macchina e di assicurarsi la lamina di metallo alla posizione corretta con il rotolo che forma il sistema.
  8. Può essere regolato destro e sinistro la vite. Inoltre la regolazione di left and right può essere funzionamento indipendente.

Acciaio al carbonio, sezione galvanizzata della bobina C/rotolo del canale che forma macchina con spessore di 1.5-3.0mm 1


 3). Dispositivo di perforazione idraulico

  1. tipo di Punchign: Tipo di perforazione idraulico
  2. dimensione di perforazione della muffa: secondo il disegno
  3. potenza idraulica: 5.5KW

Acciaio al carbonio, sezione galvanizzata della bobina C/rotolo del canale che forma macchina con spessore di 1.5-3.0mm 2


 4). Dispositivo idraulico di Pre-taglio

  1. tagliare tipo: Tipo piano idraulico di taglio, prima di rotolo che si forma dopo la perforazione
  2. materiale della lama: Cr12Mov con il trattamento termico (HRC58-62)
  3. misurazione di lunghezza: Lunghezza automatica che misura, marca del codificatore: Omron
  4. tolleranza della lunghezza: +/-1.5mm
  5. Nessuno spreco quando tagliano
  6. E nessuna necessità di cambiare il taglio muore

Acciaio al carbonio, sezione galvanizzata della bobina C/rotolo del canale che forma macchina con spessore di 1.5-3.0mm 3


 5). Rotolo principale che fa parte

  1. formare spessore materiale: 1.5-3.0mm
  2. formare tipo materiale: Acciaio dolce. GI
  3. struttura a macchina: acciaio dell'alto grado saldato e che tempera trattamento
  4. formare motore: circa 15KW
  5. tipo di azionamento: Comando a catena
  6. materiale dell'asse: acciaio dell'alto grado 45#
  7. diametro dell'asse: Φ 80mm
  8. materiale del rullo: Acciaio dell'alto grado GCr15 (HRC58-62) e superficie del rullo con il duro 0.05mm del cromo
  9. formare velocità: circa 0-15m/min (a parte tempo di taglio)
  10. formare stazione: stazioni del ≈ 16
  11. stazione di calibratura: stazioni del ≈ 2
  12. La lacuna fra i rulli superiori ed i rulli inferiori può essere regolata dalla vite secondo lo strato differente di spessore

Acciaio al carbonio, sezione galvanizzata della bobina C/rotolo del canale che forma macchina con spessore di 1.5-3.0mm 4


 6). Sistema di controllo elettrico

  1. adotta la tecnologia di controllo dello SpA, frequenza regolano la tecnologia della velocità, realizzano la produzione automatica.
  2. fornisca al buon uomo e lavori lo schermo a macchina, che può fissare i lotti, la lunghezza del piatto e la quantità.
  3. tipo di operazione: Schermo commovente + bottone
  4. Facendo uso del codificatore per calcolare il numero e misurazione della lunghezza
  5. controllo elettrico: Sistema di controllo di frequenza dello SpA con il touch screen
  6. SpA: PANASONIC marca a caldo
  7. codificatore: Marca di OMRON
  8. dimensione del comitato per il controllo dello SpA: 700mm (l) x 1000mm (H) x 300mm (w)

Acciaio al carbonio, sezione galvanizzata della bobina C/rotolo del canale che forma macchina con spessore di 1.5-3.0mm 5


 7). Tabella di distanza massima

  1. È usata per sostenere i pannelli finiti
  la tavola che 2.The forniamo è 2 pezzi con una lunghezza di 2000mm, può sostenere i pannelli con 10000mm allo stato normale
  3. La struttura del sostenitore è saldata dall'quadrato-acciaio
  4. tipo forza non semplice della tavola

Acciaio al carbonio, sezione galvanizzata della bobina C/rotolo del canale che forma macchina con spessore di 1.5-3.0mm 6



   Flusso di funzionamento

Decoiler ---- Alimentazione di pizzico --- Livellamento --- Perforazione idraulica --- Pre-taglio --- Formazione principale del rotolo ---

Dispositivo di calibratura --- Tabella di sostegno

Acciaio al carbonio, sezione galvanizzata della bobina C/rotolo del canale che forma macchina con spessore di 1.5-3.0mm 7


   Disegno di profilo di riferimento

Acciaio al carbonio, sezione galvanizzata della bobina C/rotolo del canale che forma macchina con spessore di 1.5-3.0mm 8

Acciaio al carbonio, sezione galvanizzata della bobina C/rotolo del canale che forma macchina con spessore di 1.5-3.0mm 9

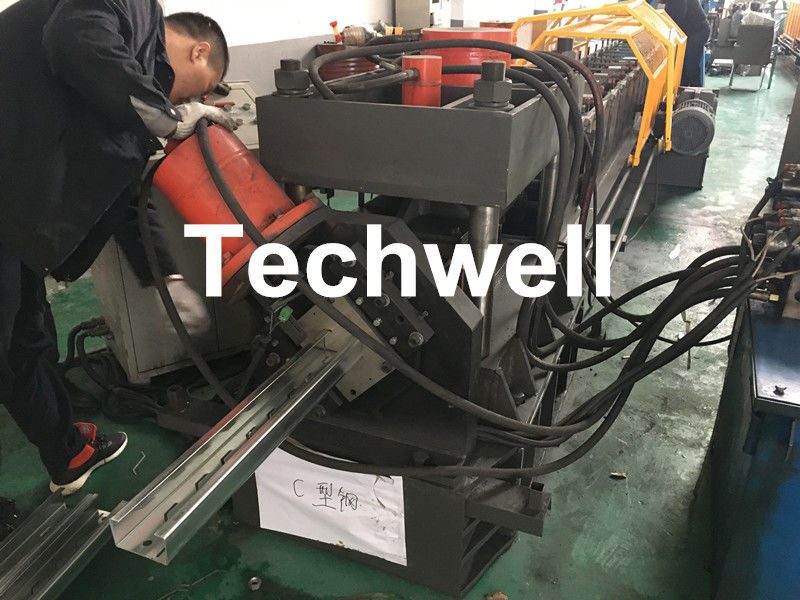

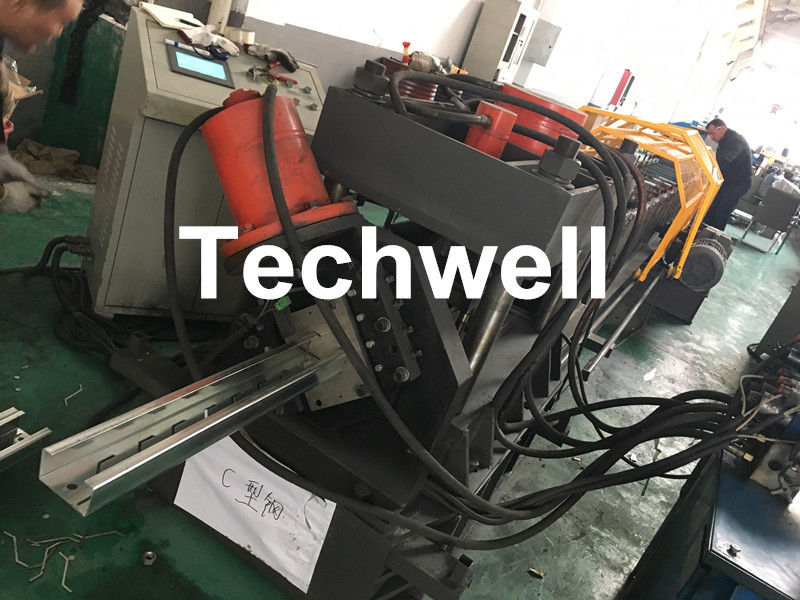

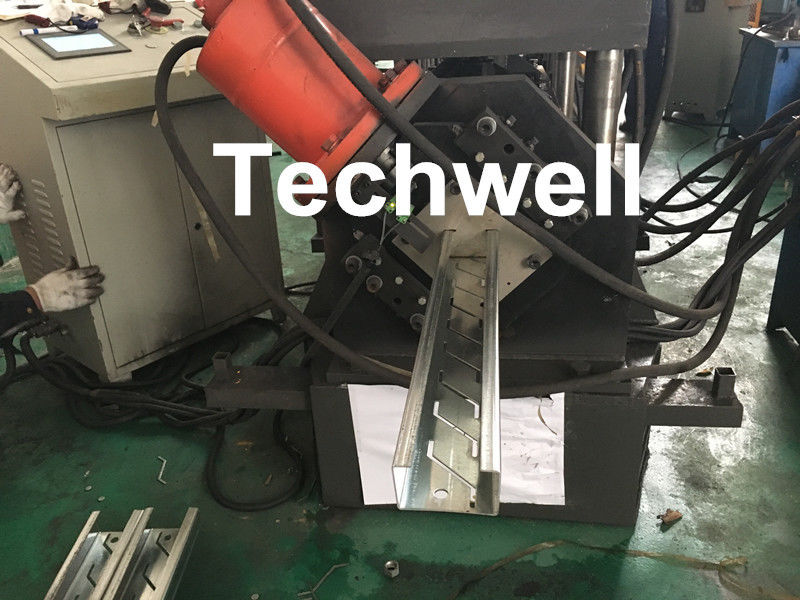

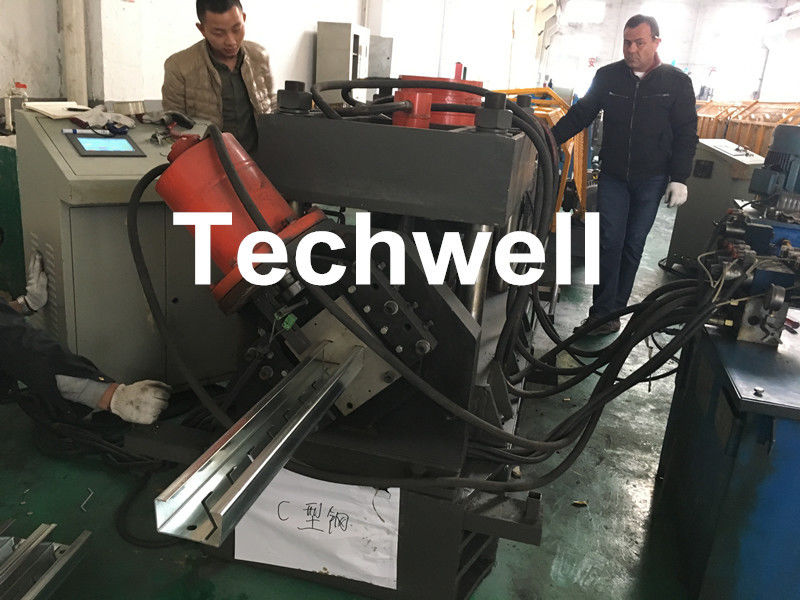

   Più immagini a macchina

Acciaio al carbonio, sezione galvanizzata della bobina C/rotolo del canale che forma macchina con spessore di 1.5-3.0mm 10
