Rotolo d'acciaio del cappuccio di Ridge del tetto che forma macchina con la colonna guidante che forma struttura, sistema di controllo di frequenza dello SpA

Rotolo d'acciaio del cappuccio di Ridge del tetto che forma macchina con la colonna guidante che forma struttura, sistema di controllo di frequenza dello SpA

Roll piastrelle smaltate che forma macchina

Ridge Roll Cap forma macchina

Luogo di origine:

La Cina

Marca:

TECHWELL

Certificazione:

CE, ISO

Numero di modello:

TW-RCM

Contattici

Richieda una citazione
Dettagli del prodotto
Materiale adatto:
Piatto d'acciaio di colore, galvanizzato
Formazione della struttura:
colonna guidante
Tipo di Decoiler:
Manuale o idraulico
Diametro dell'asse:
¢75mm
Tensione:
380V, 3 sincronizzano, 50Hz (o il requisito del cliente)
Formazione della velocità:
0-15m/min
Descrizione di prodotto

Rotolo d'acciaio del cappuccio di Ridge del tetto che forma macchina con la colonna guidante che forma struttura, sistema di controllo di frequenza dello SpA



   Caratteristiche tecniche principali



1. Decoiler manuale
Capacità Carico massimo 3000KG
tipo della De-bobinatrice Tipo passivo manuale de-bobinatrice
2. Guida d'alimentazione
Funzione È usata per liberare la testa della bobina e per inserire nella macchina di formazione, rendente la bobina diritta e piana dopo l'de-avvolgimento.
3. Rotolo principale che forma macchina
Potere del motore principale 5.5KW
Spessore della bobina 0.4-0.8mm
Supporti del rullo Approssimativamente 15 stazioni (dipenda da progettazione finale)
Lavori il supporto a macchina della struttura Acciaio per costruzioni edili saldato con il trattamento di granigliatura
Formazione della struttura Colonna guidante
Trasmissione Comando a catena
Materiale del rullo Acciaio dell'alto grado 45#, superficie del rullo con il cromo duro HRC58-62 di 0.05mm
Asse materiale Acciaio dell'alto grado 45# con il trattamento termico
Diametro dell'asse ¢75mm
Regoli manualmente gli spazi ed i rulli possono produrre lo strato di spessore di differenza in una gamma.
4. Dispositivo di taglio & stazione idraulica
Adotta il taglio muoiono con lo stesso profilo del prodotto, là non è spreco quando taglia
Taglio idraulico
Materiale della lama Cr12 con il trattamento estiguuto
Tolleranza di taglio +/-1.5mm
Trattamento termico della lama di taglio HRC50-60
Potenza idraulica 2.2KW
5. Sistema di controllo dello SpA
Adotta la tecnologia di controllo dello SpA, frequenza regolano la tecnologia della velocità, realizzano la produzione automatica
Fornisca al buon uomo e lavori lo schermo a macchina, che può fissare i lotti, la lunghezza del piatto e la quantità
Facendo uso del codificatore per calcolare il numero e misurazione della lunghezza
Tipo di operazione Touch screen + bottone
Controllo elettrico Sistema di controllo di frequenza dello SpA con il touch screen
Marca dello SpA PANASONIC
Codificatore Marca di Omron
Dimensione del comitato per il controllo dello SpA 700mm (l) x 1000mm (H) x 300mm (w)
6. Tabella di distanza massima
È usata per sostenere i pannelli finiti
La tavola che forniamo è 2 pezzi, può sostenere i pannelli con 10000mm allo stato normale.
La struttura del sostenitore è saldata dall'quadrato-acciaio.
Tipo forza non semplice della tavola.



   Diagramma di flusso del cappuccio di Ridge del tetto



Decoiler --- Guida d'alimentazione --- Formazione del rotolo --- Taglio lunghezza --- Esaurisca la Tabella





   Componenti principali



Decoiler 1 unità
Guida d'alimentazione 1 unità
Rotolo principale che forma macchina 1 unità
Taglio idraulico 1 unità
Stazione idraulica 1 unità
Controllo di computer dello SpA 1 unità
Tavola dell'uscita 1 unità



   Disegno di profilo di riferimento

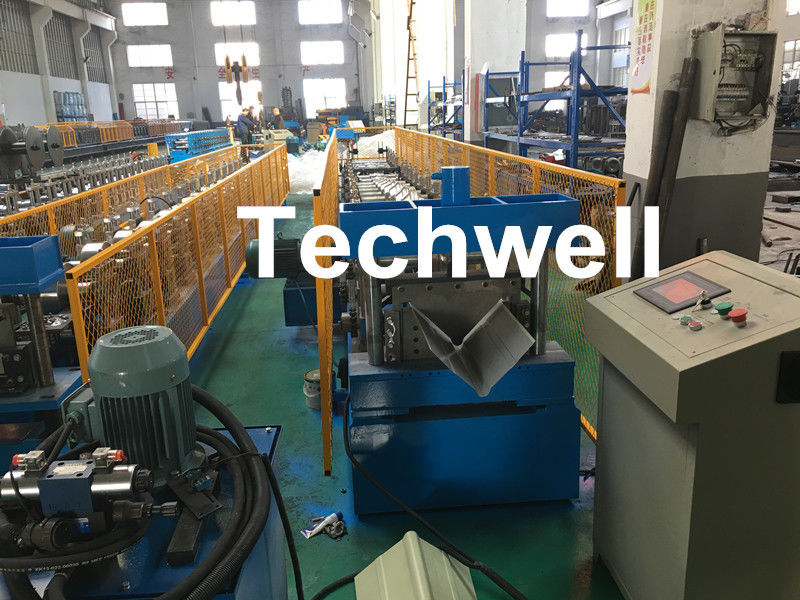

Rotolo d'acciaio del cappuccio di Ridge del tetto che forma macchina con la colonna guidante che forma struttura, sistema di controllo di frequenza dello SpA 0

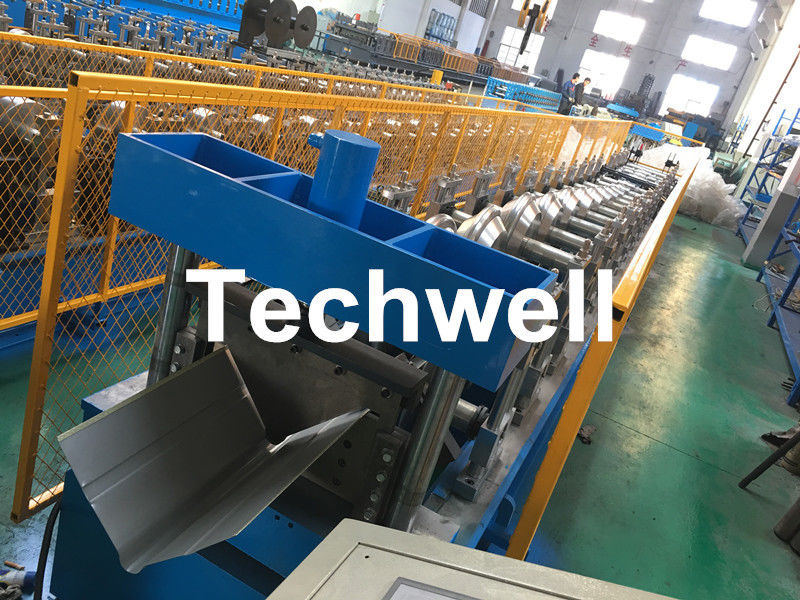

Rotolo d'acciaio del cappuccio di Ridge del tetto che forma macchina con la colonna guidante che forma struttura, sistema di controllo di frequenza dello SpA 1





   Applicazioni



Cappuccio della cresta del tetto, cappuccio della cresta, mattonelle di cresta; valle della cresta; lampeggiamento della cresta; lampeggiamento della valle; cappuccio del cilindro, cappuccio superiore della cresta.



   Vantaggi competitivi



  • Alta qualità
  • Prezzo ragionevole
  • Buon dopo servizio
  • Una garanzia da 1 anno
  • Più di 10 anni di esperienza



   Più immagini della macchina di riferimento

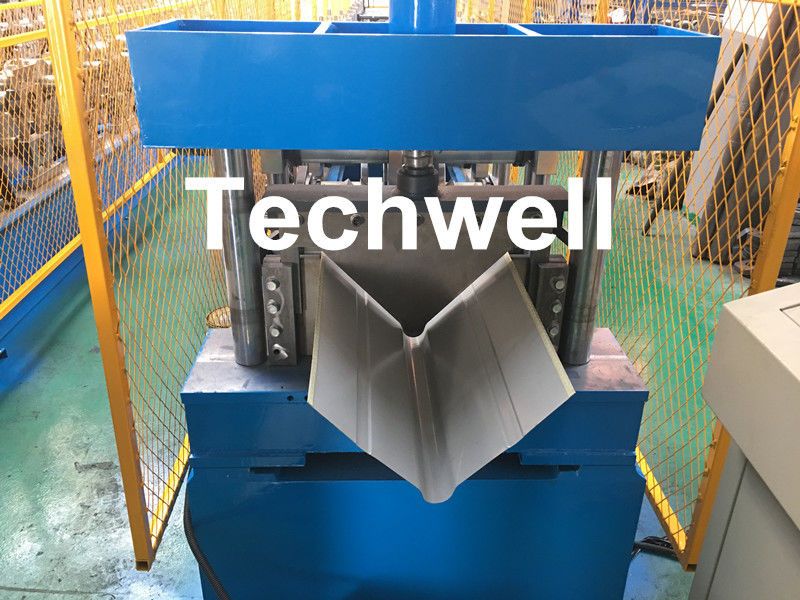

Rotolo d'acciaio del cappuccio di Ridge del tetto che forma macchina con la colonna guidante che forma struttura, sistema di controllo di frequenza dello SpA 2
