Vano per cavi di perforazione pre- idraulico della scala che fa macchina 0-15m/min

Vano per cavi della scala che fa macchina per 0-15m/min che forma velocità con carico di snervamento 300mpa

   Caratteristiche tecniche principali

1). 7 tonnellate Decoiler idraulico

1. Struttura a macchina: struttura della saldatura con il lastingtreatment del colpo

2. Descrizione: Metta la bobina al mandrino, il cilindro idraulico stringerà la bobina.

3. Avvii la macchina, il motore guiderà il mandrino inizialmente, quindi la lamiera di acciaio sarà liberata al livellamento

4. Bobina di liberazione elettrica, espansione idraulica, tensione

5. Identificazione: 508mm, 610mm

6. Capacità di peso: 7 tonnellate

7. Potere del motore: 5.5KW

8. Potere del circuito idraulico: 3.0KW

2). Livellamento del dispositivo

1. Un pizzico che si alimenta, un livellamento di 2 rulli di 7 rulli

2. Livellamento del diametro del rullo: circa Φ 90millimetri

3. Livellamento del materiale del rullo: alto grado 40Cr

4. Trattamento termico di livellamento del rullo: la Ciao-frequenza di superficie estigue il trattamento

5. Livellamento del potere del motore: 4 CHILOWATT

3). Servo macchina d'alimentazione

1. potere del servomotore: 3KW

2. Marca del servomotore: YASKAWA (GIAPPONE)

3. Per esigere esattamente inserisca lo strato nella punzonatrice secondo il programma dell'insieme

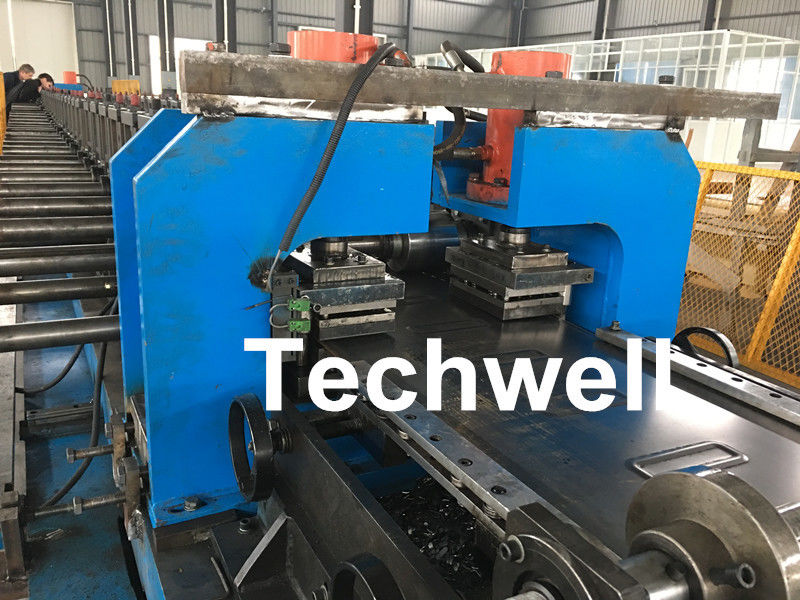

4). Macchina diperforazione idraulica

1. perforando muoia: Movimenti Cr12, estiguenti processo

2. Estruso di perforazione: secondo il disegno

3. Potere di perforazione: 15KW

4. perforare controllata dallo SpA

5). Rullo trasportatore principale del cavo che forma macchina

1. formare spessore materiale: 1.0-2.5mm

2. Formazione del tipo materiale: GI o acciaio al carbonio

3. Struttura a macchina: acciaio dell'alto grado saldato e che tempera trattamento

4. Materiale dell'asse: trattamento di tempera d'acciaio dell'alto grado 40Cr (HB220-260)

5. Diametro dell'asse: Φ 70mm

6. Materiale del rullo: acciaio dell'alto grado GCr15 e superficie del rullo con il ≥ duro 0.05mm del cromo

7. Formazione della stazione: stazioni del ≈ 18

8. Formazione della velocità: 0-15m/min a parte tempo taglio/di perforazione

9. Formazione del motore: ≈15KW

10. Adeguamento di dimensione: adeguamento di corrente elettrica

11. Tipo di azionamento: Comando a catena

6). Taglio idraulico & stazione idraulica

tipo 1.Cutting: Post-taglio idraulico dopo la formazione del rotolo,

2. Nel tagliare, fermata a macchina

3. Materiale della lama di taglio: Cr12Mov, estiguono il trattamento, HRC58-62

4. Potere idraulico della stazione: 15CHILOWATT

7). Sistema di controllo dello SpA

1. Adotta la tecnologia di controllo dello SpA, frequenza regolano la tecnologia della velocità, realizzano la produzione automatica.

2. Fornisca al buon uomo e lavori lo schermo a macchina, che può fissare i lotti, la lunghezza del piatto e la quantità.

3. Tipo di operazione: Schermo commovente + bottone

4. Facendo uso del codificatore per calcolare il numero e misurazione della lunghezza

5. Controllo elettrico: Sistema di controllo di frequenza dello SpA con il touch screen

6. SpA: PANASONIC marca a caldo

7. Codificatore: Marca di OMRON

8. Dimensione del comitato per il controllo dello SpA: 700mm (l) x 1000mm (H) x 300mm (w)

8). Tabella di distanza massima

1. È usata per sostenere i pannelli finiti

2. La tavola che forniamo è 1 pezzo con una lunghezza di 2000mm, può sostenere i pannelli con 10000mm allo stato normale

3. La struttura del sostenitore è saldata dall'quadrato-acciaio

4. Tipo forza non semplice della tavola

   Diagramma di flusso di funzionamento

Decoiling --- Guida & livellare --- Perforazione --- Formazione del rotolo --- Taglio idraulico --- Tabella di distanza massima

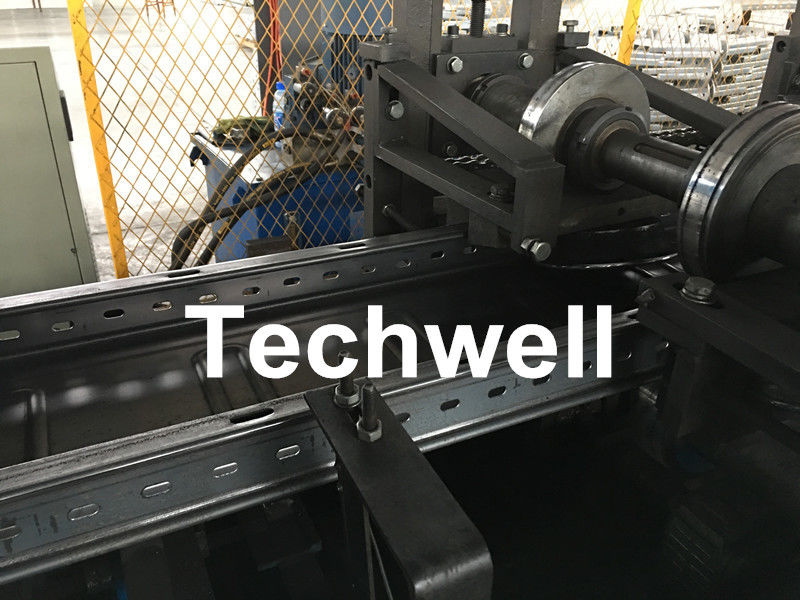

   Componenti principali

   Prodotti finiti del vano per cavi

   Applicatons

Vano per cavi, scala del cavo, profilo del cavo, profilo del vassoio

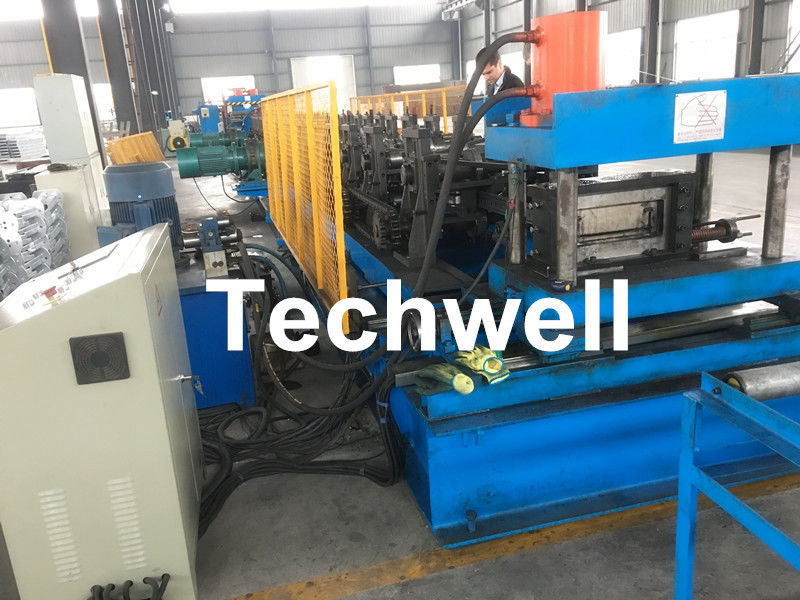

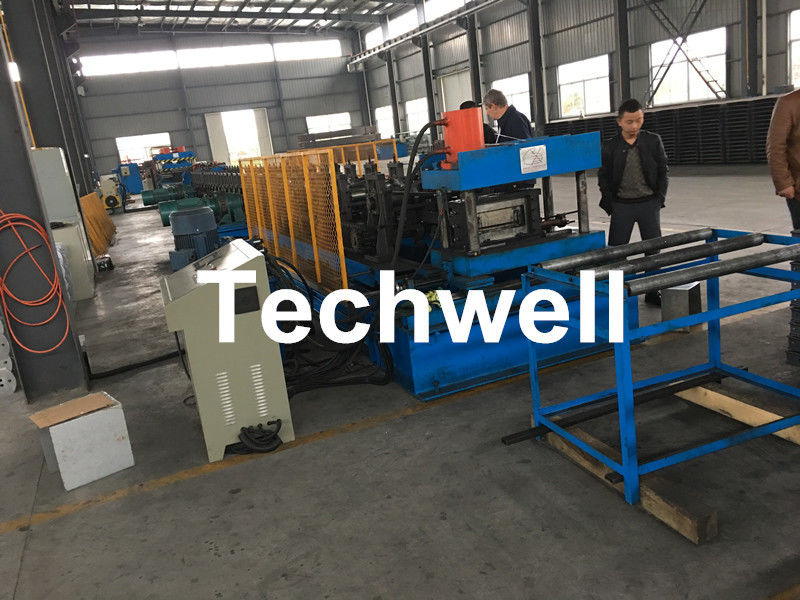

   Immagini a macchina
