Name: La GCR estigue il rullo trasportatore del cavo del rullo del trattamento che forma la macchina con la macchina della pressa meccanica
Brand: Wuxi Techwell Machinery Co., Ltd
SKU: TW-CBT300
Availability: InStock

Casa > PRODOTTI > Cavo Roll vassoio che forma macchina >

La GCR estigue il rullo trasportatore del cavo del rullo del trattamento che forma la macchina con la macchina della pressa meccanica

Cavo vassoio formando macchina

Vano per cavi che fa macchina

Luogo di origine:

La Cina

Marca:

TECHWELL

Certificazione:

CE, ISO

Numero di modello:

TW-CBT300

Contattici

Richieda una citazione

La GCR estigue il rullo trasportatore del cavo del rullo del trattamento che forma la macchina con la macchina della pressa meccanica

Dettagli del prodotto

Stazioni del rullo:

20 stazioni

Larghezza del profilo:

100-600mm

Velocità di rotazione:

0-15m/min

Materiale del rullo:

Acciaio dell'alto grado GCr15 e superficie del rullo con il ≥ duro 0.05mm di Chrome

Struttura a macchina:

Acciaio dell'alto grado saldato e che tempera trattamento

Diametro dell'asse:

80 mm

Prodotti relativi

Pre tagliare l'asse di Tray Bending Machine 80mm del cavo della stampa

Ottenga il migliore prezzo

18 cavo Tray Roll Forming Machine With Decoiler idraulico delle stazioni 2.5mm

Ottenga il migliore prezzo

Video

Cavo Tray Making Machine di acciaio al carbonio 15m/Min 2.5mm

Ottenga il migliore prezzo

Video

Cavo perforato solido Tray Roll Forming Machine del fondo 2.0mm

Ottenga il migliore prezzo

Contattici

86-510-83133431

monica@wxtechwell.com

86-510-83133431

Contatto ora

Descrizione di prodotto

La GCR estigue il rotolo di profilo del cavo del rullo del trattamento che forma la macchina con la macchina della pressa meccanica per la larghezza di 100-600mm

Specifiche principali

NO		Caratteristiche tecniche	Osservazione
1	Decoiler idraulico	Tipo di Decoiler	Decoiler idraulico
		Capacità di peso di decoiler	7 tonnellate
		Bobina di liberazione elettrica, espansione idraulica, tensione
		Potere del motore	5.5KW
		Potere del circuito idraulico	4.0KW
2	Una macchina livellatrice di 7 rulli	Livellamento del dispositivo	Un pizzico che si alimenta, un livellamento di 2 rulli di 7 rulli
		Livellamento del diametro del rullo	circa Φ 90 millimetri
		Livellamento del materiale del rullo	alto grado 40Cr
		Trattamento termico di livellamento del rullo	la Ciao-frequenza di superficie estigue il trattamento
		Livellamento del potere del motore	4.0KW
3	Servo macchina d'alimentazione	Potere del servomotore	3.0KW
3	Servo macchina d'alimentazione	Per esigere esattamente inserisca lo strato nella punzonatrice secondo il programma dell'insieme
4	Macchina diperforazione idraulica	La perforazione muore	Movimenti Cr12, estiguenti processo
		Estruso di perforazione	secondo il disegno
		Potere di perforazione	15KW
		Perforazione controllata dallo SpA
5	Rotolo principale che forma macchina	Materia prima	GI o acciaio al carbonio
		Spessore della bobina	1.0-2.5mm
		Supporti del rullo	approssimativamente 18 stazioni
		Tipo di formazione della macchina	Trasmissione a catena
		Materiale del rullo	acciaio dell'alto grado GCr15 e superficie del rullo con il ≥ duro 0.05mm del cromo
		Diametro dell'asse	¢75mm
		Materiale dell'asse	trattamento di tempera d'acciaio dell'alto grado 40Cr (HB220-260)
		Potere del motore	15 CHILOWATT
		Tipo di taglio	Taglio di Hydrauluic
		Potenza idraulica	15 CHILOWATT
		Formazione della velocità	circa 0-15m/min
6	Taglio idraulico & stazione idraulica	Tipo di taglio	Post-taglio idraulico
		Materiale della lama di taglio	Cr12Mov, estiguono il trattamento, HRC58-62
		Potenza idraulica	15 CHILOWATT
		Misurazione di lunghezza	Misurazione automatica di lunghezza del codificatore
		Tolleranza della lunghezza	+/-1.5mm per ogni prodotto finale del pezzo
		Codificatore	Marca di OMRON
7	Sistema elettrico	SpA	PANASONIC marca a caldo
		Invertitore	Marca di YASKAWA
		Touch screen	PANASONICE
		Tipo di operazione	Touch screen & bottone
8	Stazione idraulica	Stazione idraulica	Marca cinese famosa
9	Tabelle di sostegno	Tipo della Tabella	Tipo semplice del nonpower
9	Tabelle di sostegno	Funzione	per sostenere i pannelli ondulati finiti

Disegno di profilo del vano per cavi

La GCR estigue il rullo trasportatore del cavo del rullo del trattamento che forma la macchina con la macchina della pressa meccanica 0

Componenti principali

Decoiler idraulico --------------------------------------------------------- 1 unità
Livellamento del dispositivo ------------------------------------------------------------ 1 unità
Servo alimentazione -------------------------------------------------------------- 1 unità
Pre-perforazione idraulica -------------------------------------------------- 1 unità
Rotolo principale che forma macchina ---------------------------------------------- 1 unità
Taglio idraulico ------------------------------------------------------------1 unità
Comitato per il controllo elettrico dello SpA -------------------------------------------- 1 unità
Stazioni idrauliche ---------------------------------------------------------- 1 unità
Esaurisca la Tabella --------------------------------------------------------------- 1 unità

Diagramma di flusso di funzionamento

Decoiling --- Guida & livellare --- Perforazione --- Formazione del rotolo --- Taglio idraulico --- Tabella di distanza massima

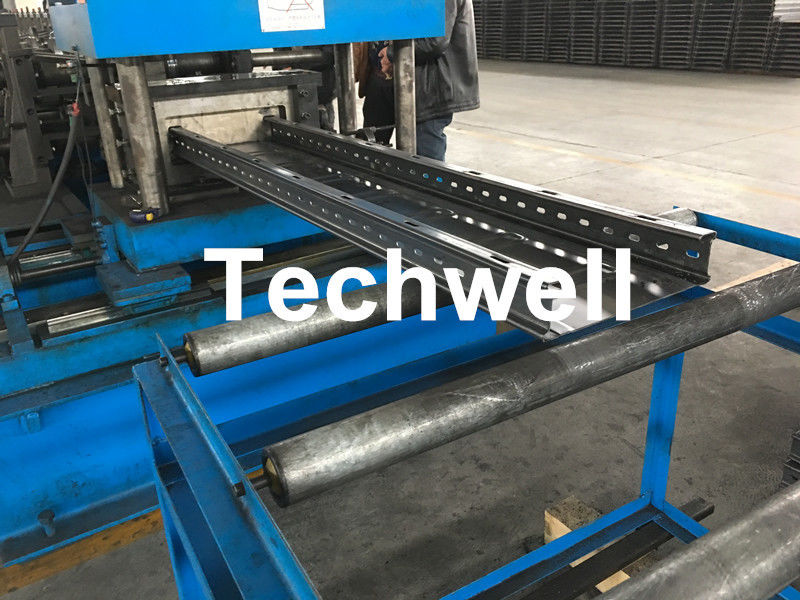

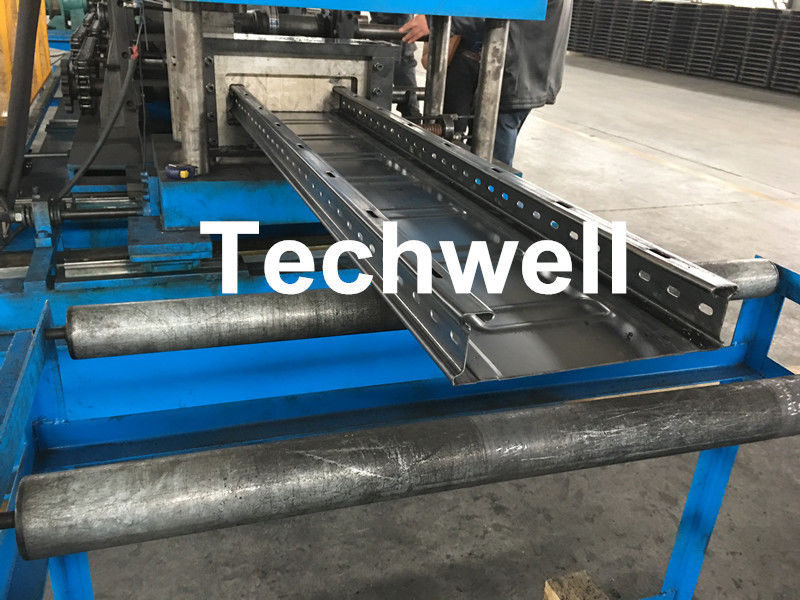

Immagini finite del vano per cavi

La GCR estigue il rullo trasportatore del cavo del rullo del trattamento che forma la macchina con la macchina della pressa meccanica 1

Applicazioni

Vano per cavi, scala del cavo, profilo del cavo, profilo del vassoio

Vantaggi competitivi

Alta qualità
Affidabile
Durevole
Prezzo ragionevole
Buon dopo servizio
Una garanzia da 1 anno
Più di 10 anni di esperienza

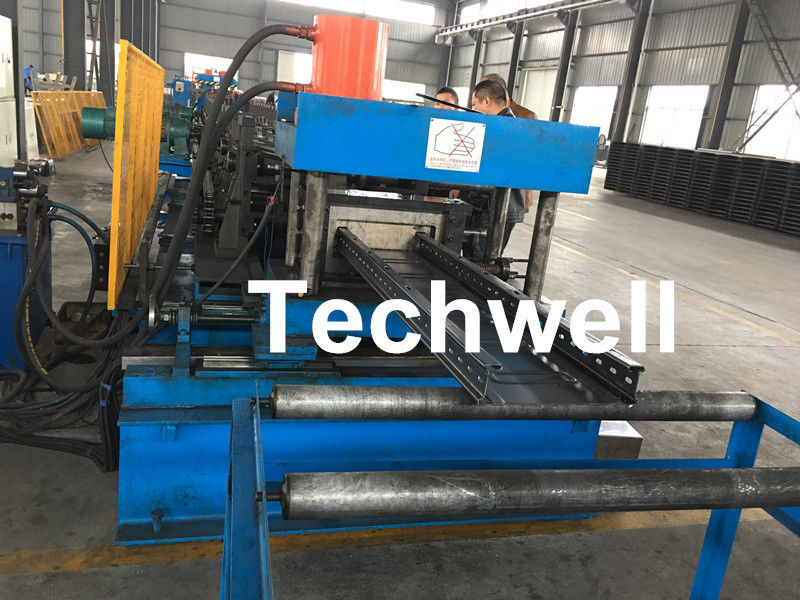

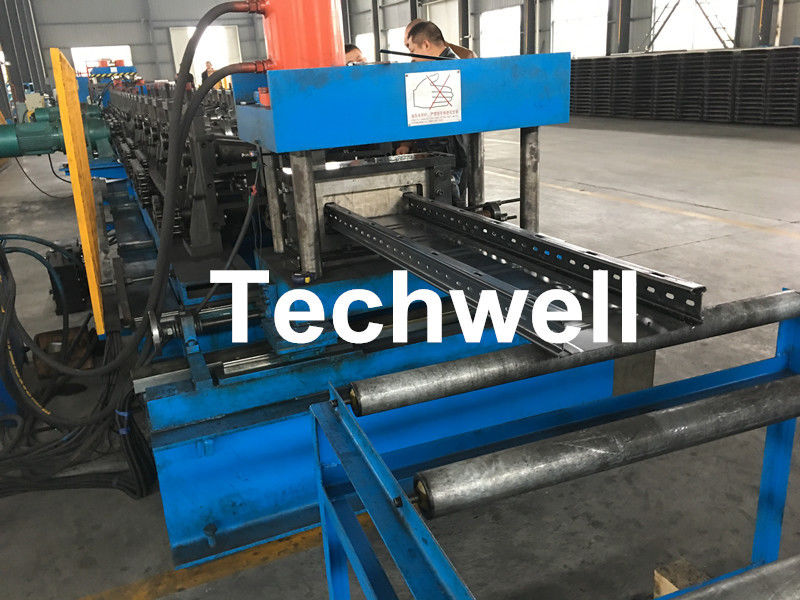

Più immagini a macchina

La GCR estigue il rullo trasportatore del cavo del rullo del trattamento che forma la macchina con la macchina della pressa meccanica 2
