L'alluminio, cucitura di condizione di PPGI lamina a freddo la formazione della macchina con il tipo idraulico di taglio

Alluminio, rotolo della cucitura di condizione di PPGI che forma macchina con il tipo idraulico di taglio, controllo di frequenza dello SpA

   Caratteristico

   Caratteristiche tecniche principali

1. Decoiler

• Tipo di Decoiler: Decoiler manuale
• Espansione e tensione manuali
• Il passivo si svolge
• Identificazione della bobina: 508mm
• Larghezza della bobina: Massimo 1250mm
• Capacità di peso di decoiler: 5Ton

2. Sistema di formazione principale

• consis del telaio a macchina, del supporto a macchina, delle parti della trasmissione e dei rulli ecc. di formazione.
• Formazione del materiale: GI, alluminio, PPGI, acciaio di colore
• Formazione del supporto del rullo: Circa 17 stazioni (dipenda da progettazione finale)
• Alimentazione di rete: 7.5KW
• Diametro dell'asse: 76mm
• Materiale principale di asse: Acciaio del primo grado 45#, riscaldato ed estiguuto
• Materiale del rullo: Acciaio dell'alto grado GCr15, HRC58-62
• Formazione della velocità: 0-20m/min
• Azionamento Ttype: Comando a catena
• Supporto a macchina della struttura: Acciaio per costruzioni edili saldato
• Materiale della catena: L'alto grado 45# seel, riscaldato ed estiguuto
• Manualmente il più adjuest gli spazi ed i rulli possono produrre lo strato di differente in una gamma.

3. Dispositivo di taglio & stazione idraulica

• Tipo di taglio: Taglio idraulico
• Potere di taglio: 4.0KW
• Pressione idraulica: 10-15Mpa
• Materiale della cesoia idraulica: Cr12Mov, estiguente processo
• Trattamento termico della lama: HRC58-60
• Tolleranza di lunghezza di taglio: +/-1.5mm
• La stazione idraulica è usata al drice il dispositivo di taglio

4. Sistema elettrico

• SpA: PANASONIC marca a caldo
• Invertitore: Marca di YASKAWA
• Touch screen: PANASONIC
• Tipo di operazione: Marca cinese famosa

    Componenti principali

• Decoiler/Uncoiler ---------------------------------------------------1 unità
• Guida d'alimentazione --------------------------------------------------------1 unità
• Macchina diritta di Fomring del rotolo del pannello del tetto della cucitura -----------1 unità
• Dispositivo idraulico di taglio -------------------------------------------1 unità
• Stazione idraulica -----------------------------------------------------1 unità
• Comitato per il controllo del computer dello SpA ------------------------------------1 unità
• Tabelle di distanza massima -------------------------------------------------------1 unità

   Flusso trattato

Decoiler ---> guida di Fedding ---> formazione del rotolo ---> Taglio lunghezza ---> esaurisca la tavola

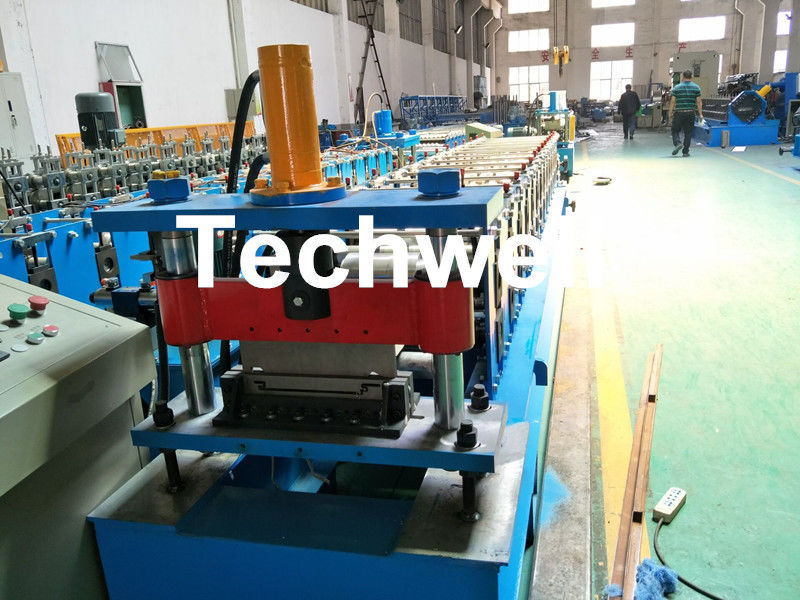

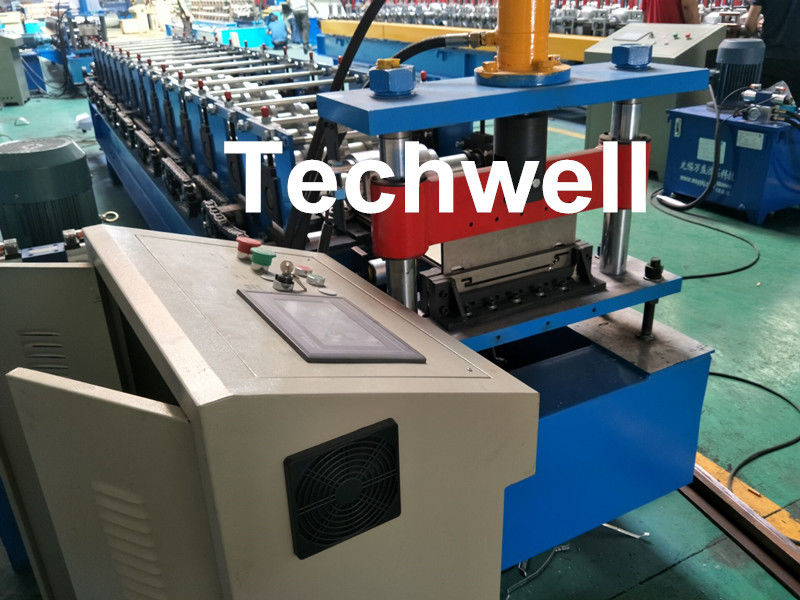

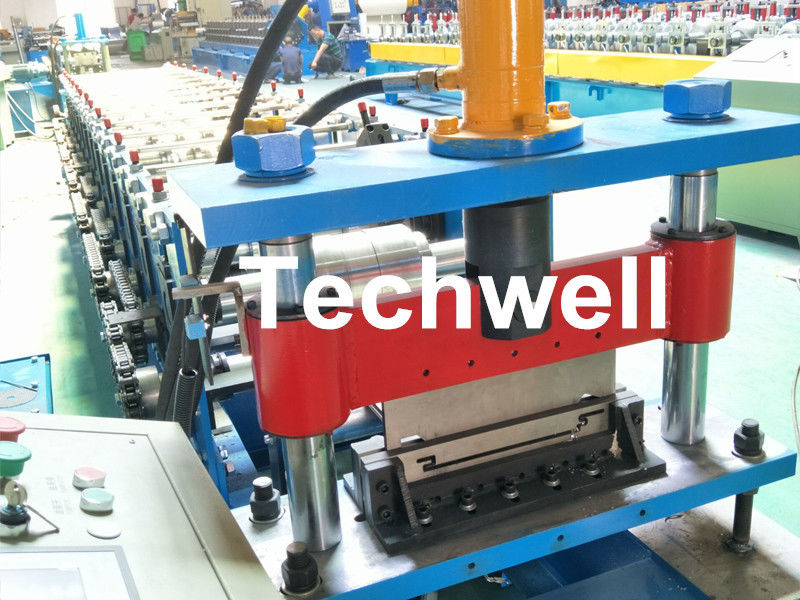

   Più immagini a macchina
